UnityとVuforiaでARアプリを作成しよう

AR/VRは「Unity」と呼ばれるゲームエンジンを使って、開発します。この記事ではUnity上で実際にARアプリを作成するための準備についてまとめました。今回は「Vuforia」というSDKを利用して、ARアプリを作成します。Vuforiaのアカウント作成からARアプリ開発に必要なDevelopmet Keyの作成方法、Target(マーカー)の登録方法をまとめています。ぜひ参考にしてください。



ARアプリを作成しよう【前編】

ARアプリを作成しよう【前編】- 画像出典:Pixabay

UnityでARアプリを作成する方法

■目次

  • Unityバージョンを加える
  • プロジェクト作成
  • Vuforiaの設定
  • アカウント作成
  • Development Key 発行
  • マーカーの登録
  • まとめ

Unityバージョンを加える

今回ARアプリを作成するのに、「vuforia」というSDKを利用します。このサービスが利用できるのは、Unity2018.4.23f1です。(2020年6月19日時点)

この章ではUnityのバージョンを追加する方法をご紹介いたします。すでに該当バージョンを持っている方は、この章をスキップし、プロジェクト作成を参考にしてください。



手順1

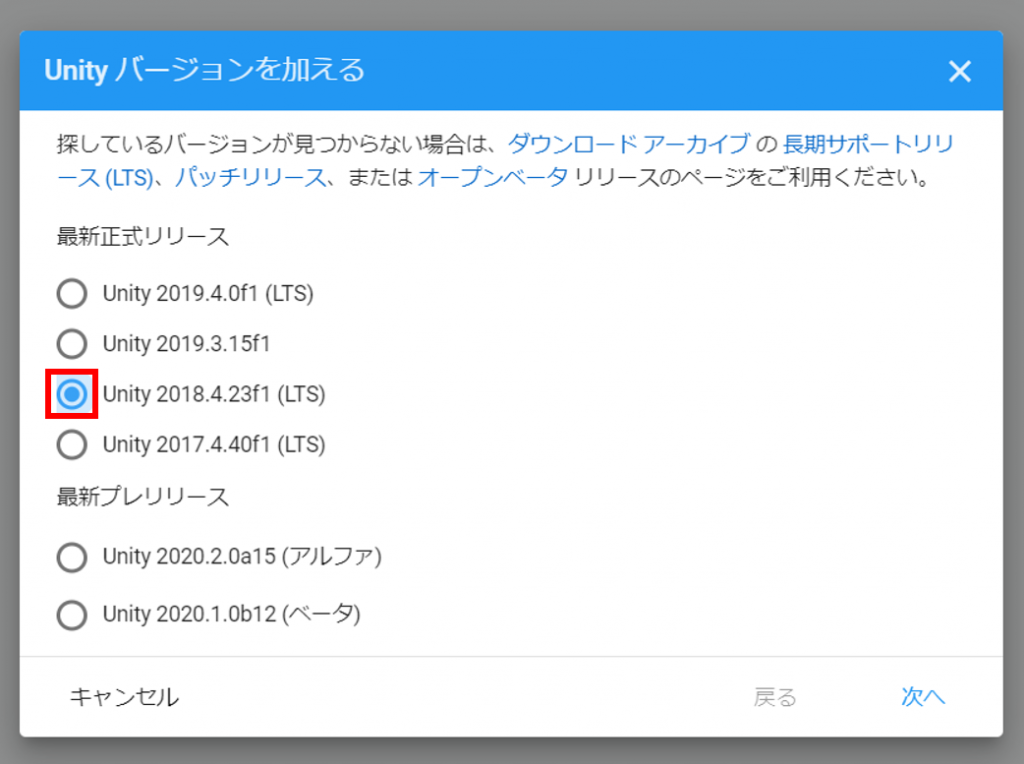

ARアプリを作成しよう【前編】 01

UnityHubを起動し、インストールボタンをクリックする。
右上の青いインストールボタンをクリックすると、上記の画面が表示されます。
Unity 2018.4.23f1(LTS)を選択し、次へを選びます。



手順2

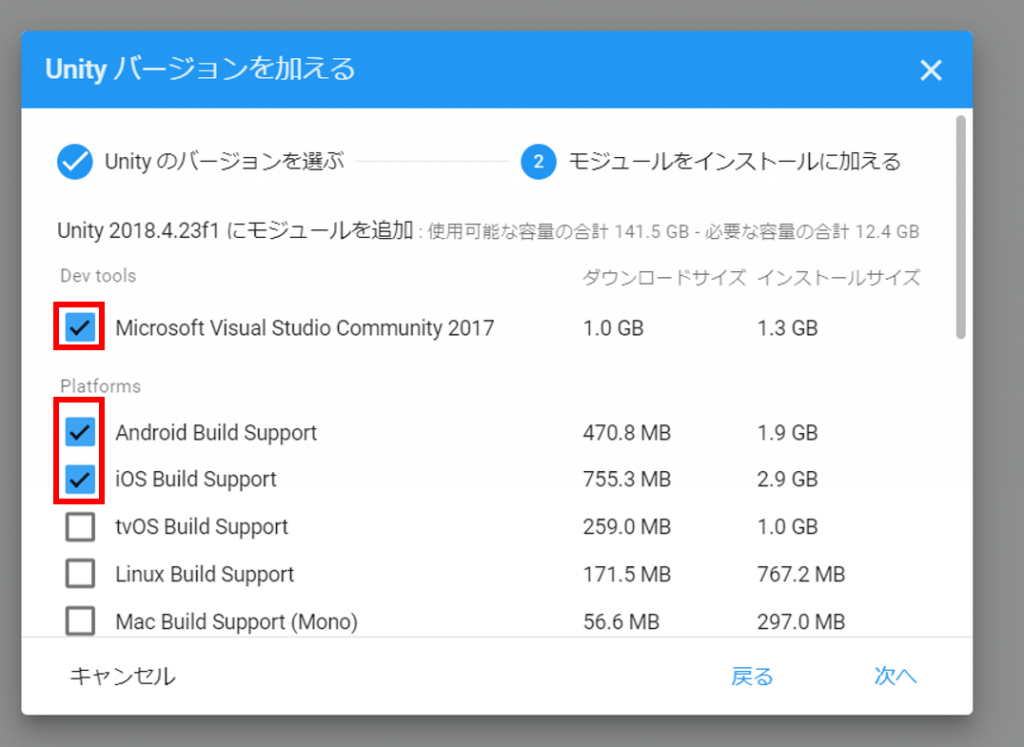

ARアプリを作成しよう【前編】 02

必要なサポートにチェックを入れていきましょう。

手順3

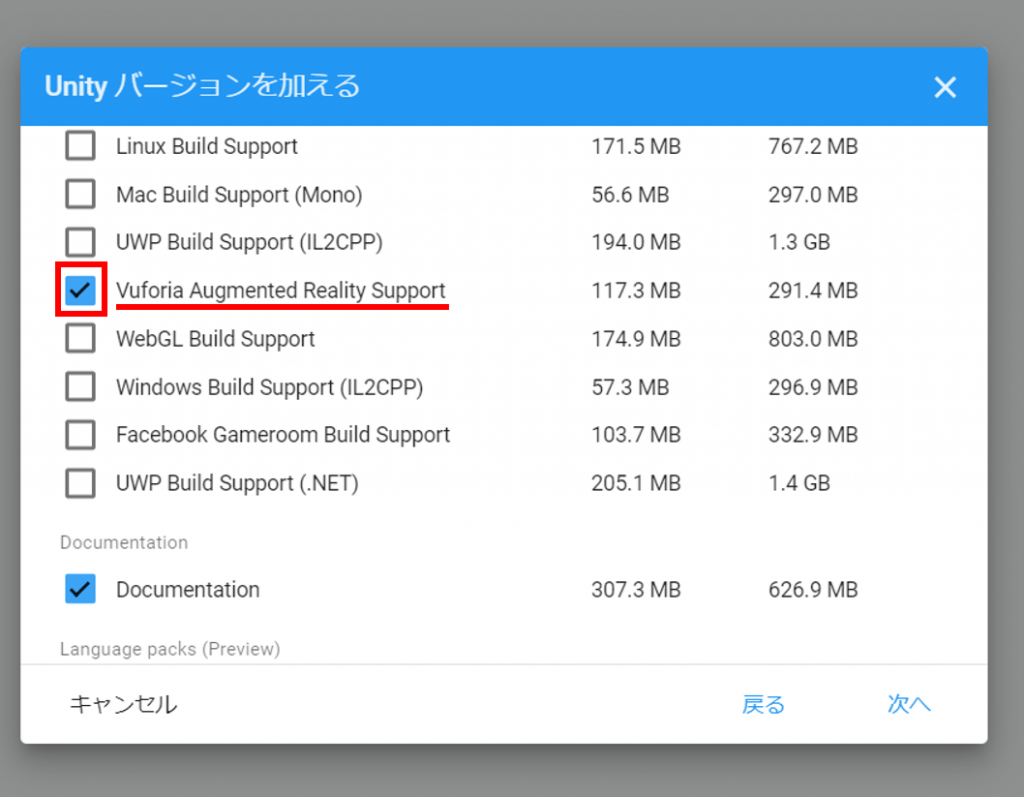

ARアプリを作成しよう【前編】 03

※重要: 「Vuforia Augmented Reality Support」は必ずチェックを入れましょう。

必要なサポートにチェックを入れたら次へをクリックします。
インストールが始まりますので、インストール完了まで待ちましょう。

プロジェクト作成

Unity2018.4.23f1を起動しましょう。新しいプロジェクト作成の画面が表示されます。

手順1

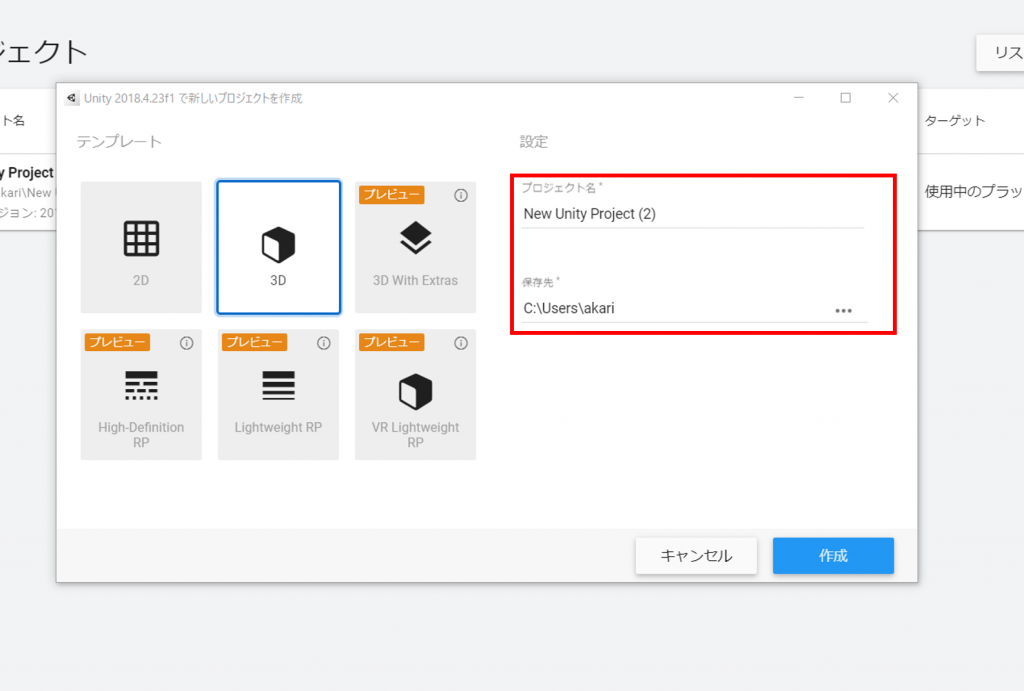

ARアプリを作成しよう【前編】 05

プロジェクト名をつけ、保存先を決め、作成をクリックします。

手順2

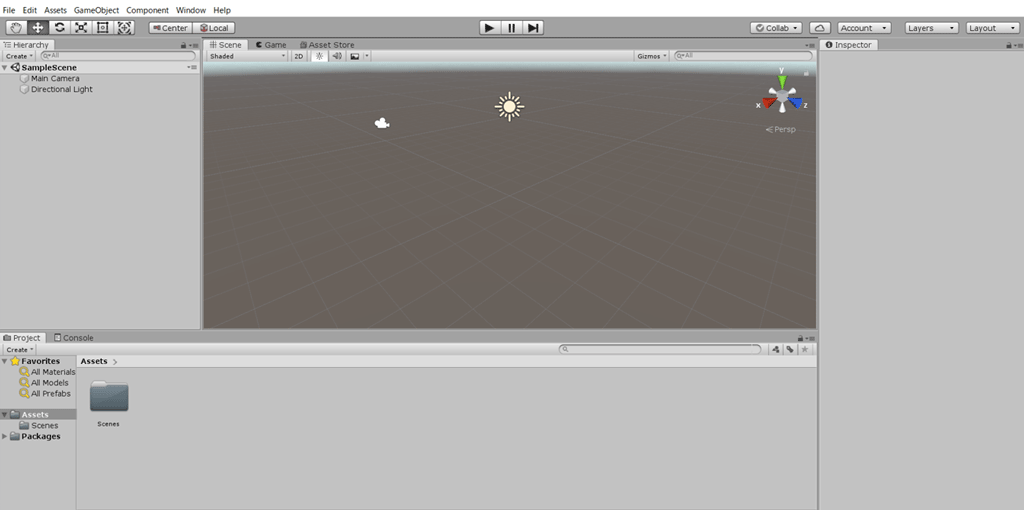

ARアプリを作成しよう【前編】-06

Unityの画面が表示されます。

Vuforiaの設定

ARアプリを作成する上でVuforiaというサービスを利用します。
以下のHPにアクセスし、アカウントを作成しましょう。

Vuforia engineへアクセス: https://developer.vuforia.com/

アカウント作成

手順1

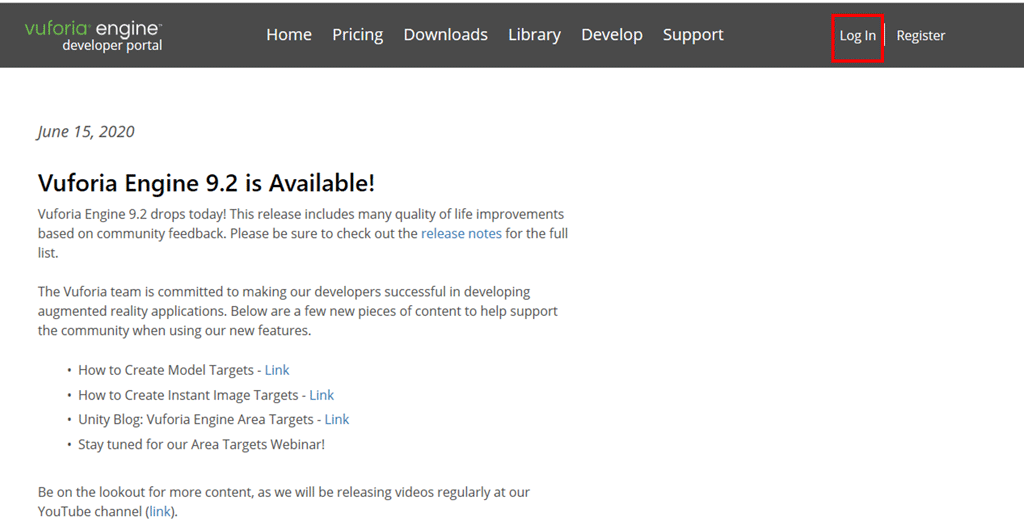

ARアプリを作成しよう【前編】-07

右上のLog inをクリックします。

手順2

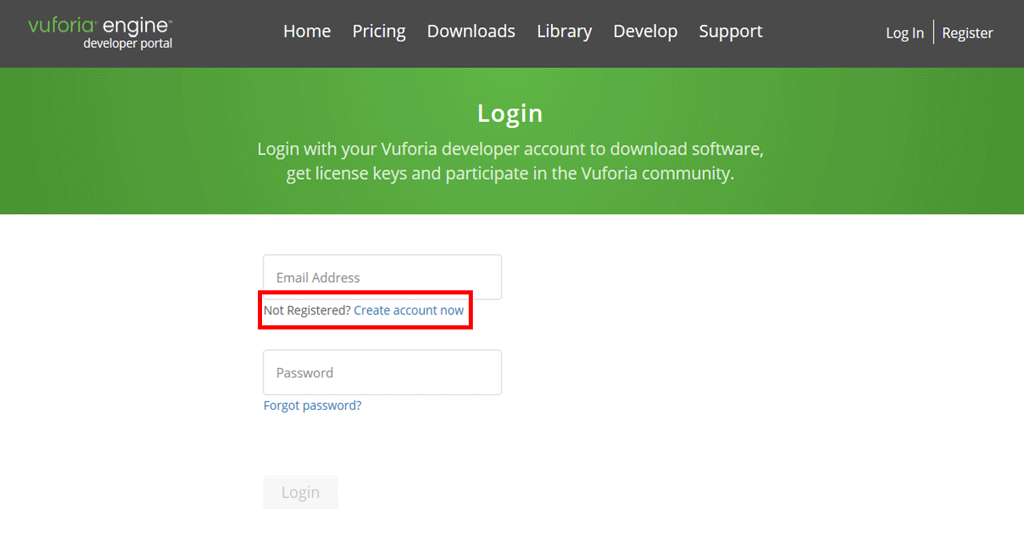

ARアプリを作成しよう【前編】-08

まだ登録が済んでいない方は、Create account nowをクリックします。

Vuforiaにアカウントを登録している場合
登録したE-mailとパスワードを入力しましょう。

手順3

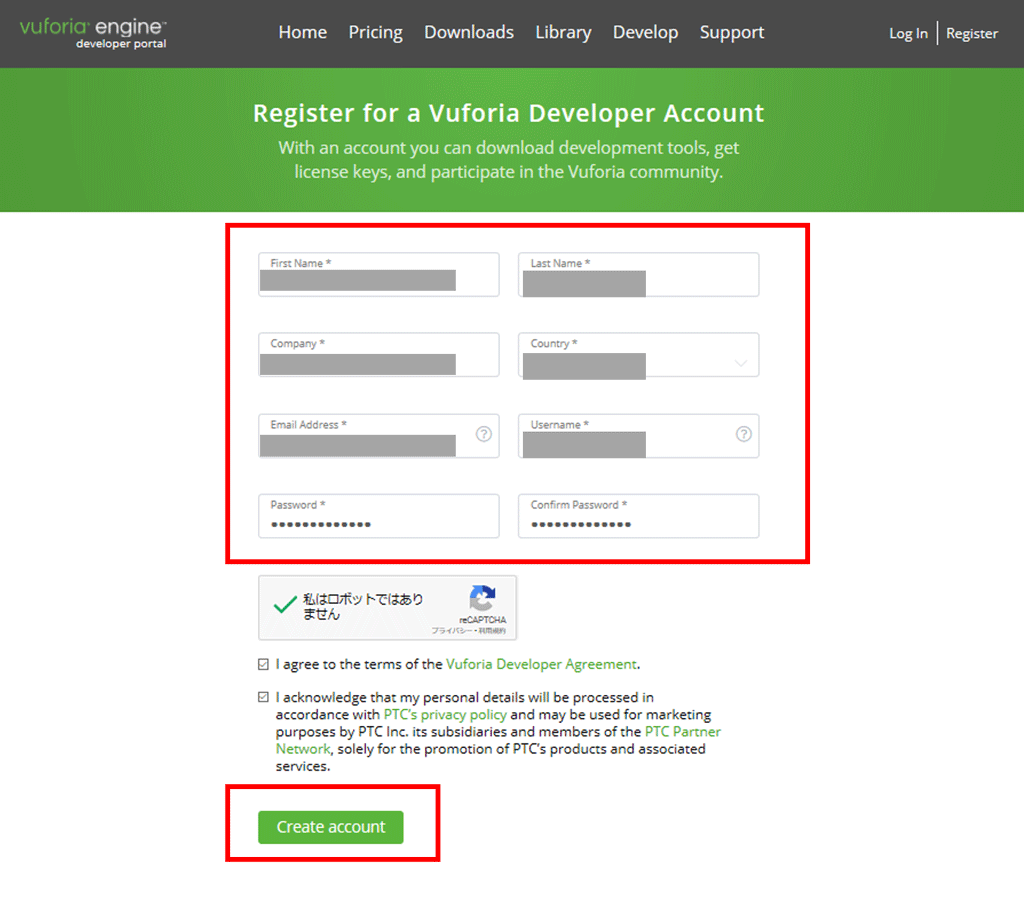

ARアプリを作成しよう【前編】-09

名前、会社名、国籍、E-mailアドレス、ユーザーネーム、パスワードを入力します。
次に私はロボットではありませんにチェックを入れます。
下記のチェックボックス2カ所にチェックを入れましょう。

Create accountの緑ボタンをクリックします。

手順4

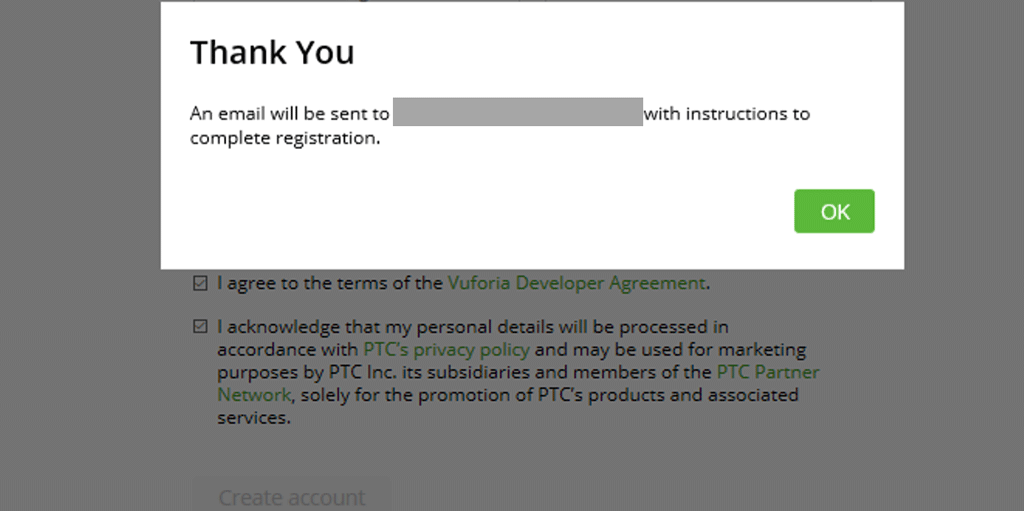

ARアプリを作成しよう【前編】-10

登録したメールに本人確認メールが届きます。
メールが届いているので確認し、アクティベートしましょう。

Development Key 発行

手順1

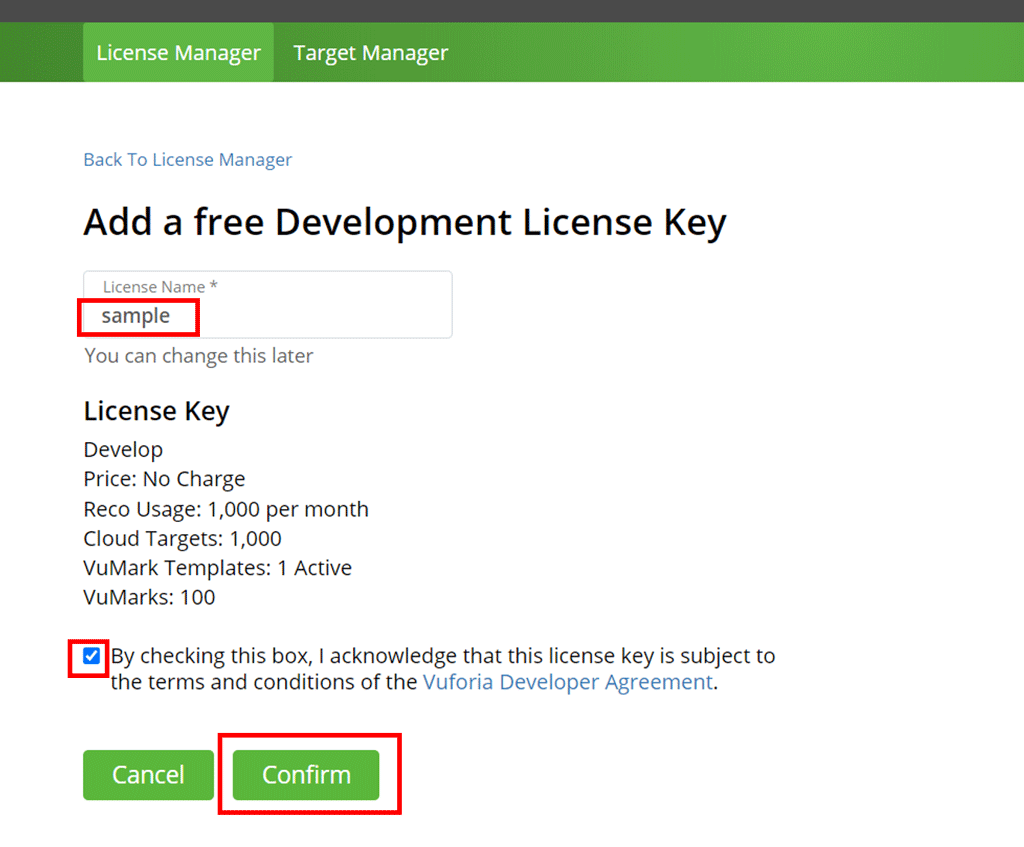

ARアプリを作成しよう【前編】-11

VuforiaにLog inし、Development keyを発行しましょう。
License Managerを選択します。

License Nameにdevelopment Keyの名前をつけます。

下記のチェックポイントにチェックを入れ、Confirmのボタンをクリックします。

手順2

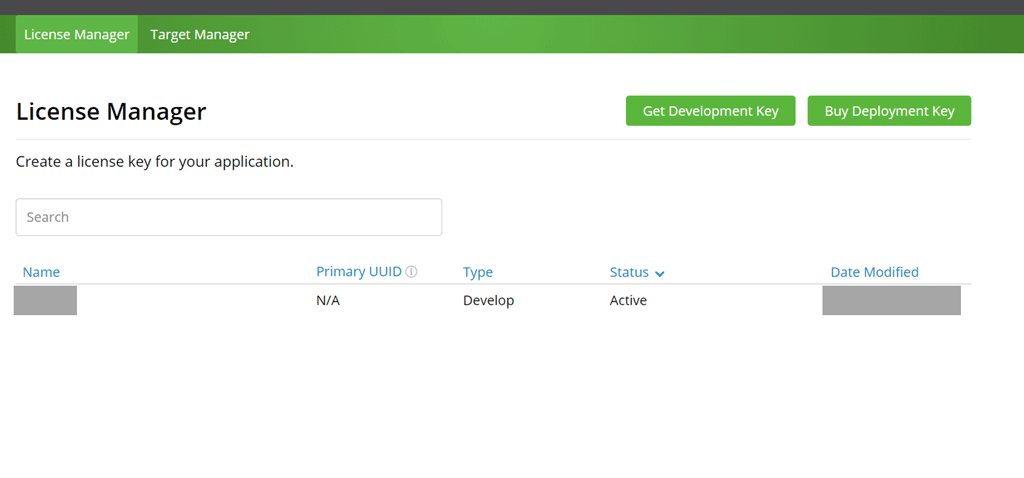

ARアプリを作成しよう【前編】-12

License ManagerにDevelopment keyが追加されました。

手順3

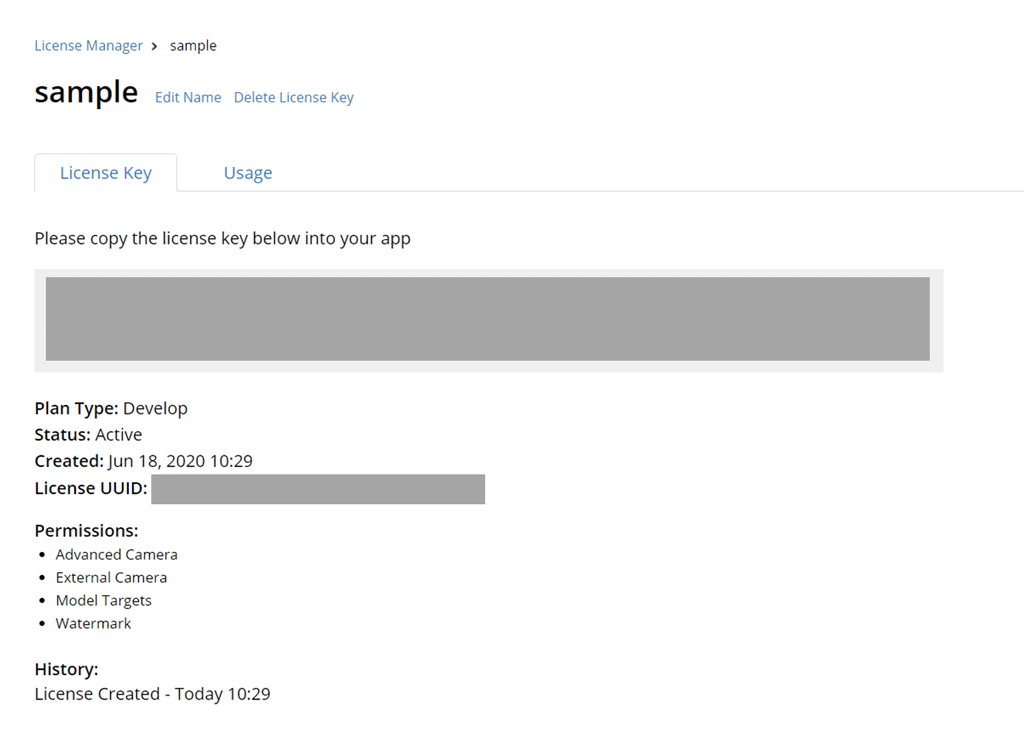

ARアプリを作成しよう【前編】-13

Development Keyをクリックすると、License keyが表示されます。
後ほどARアプリ作成時に使用するのでコピーしておきましょう。

マーカーの登録

手順1

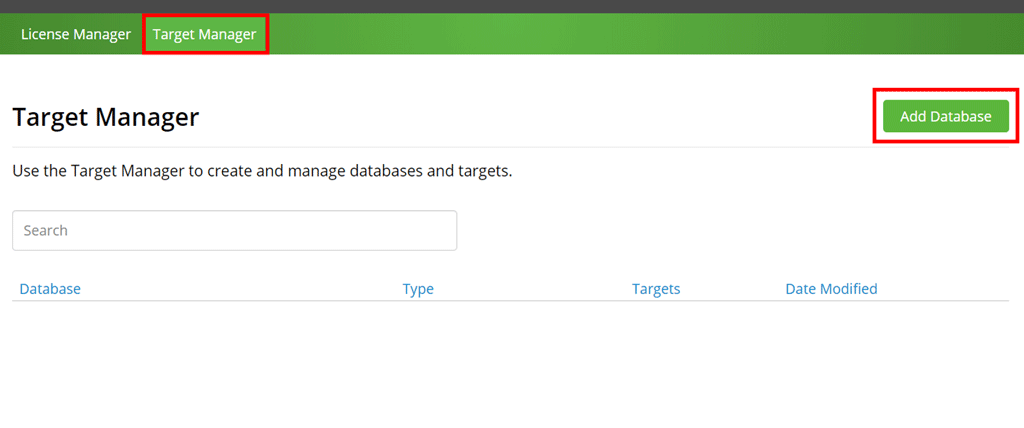

ARアプリを作成しよう【前編】-14

次にTarget Managerをクリックします。
Target Managerのページに遷移したら、右側のAdd Databaseと書かれた緑ボタンをクリックします。

手順2

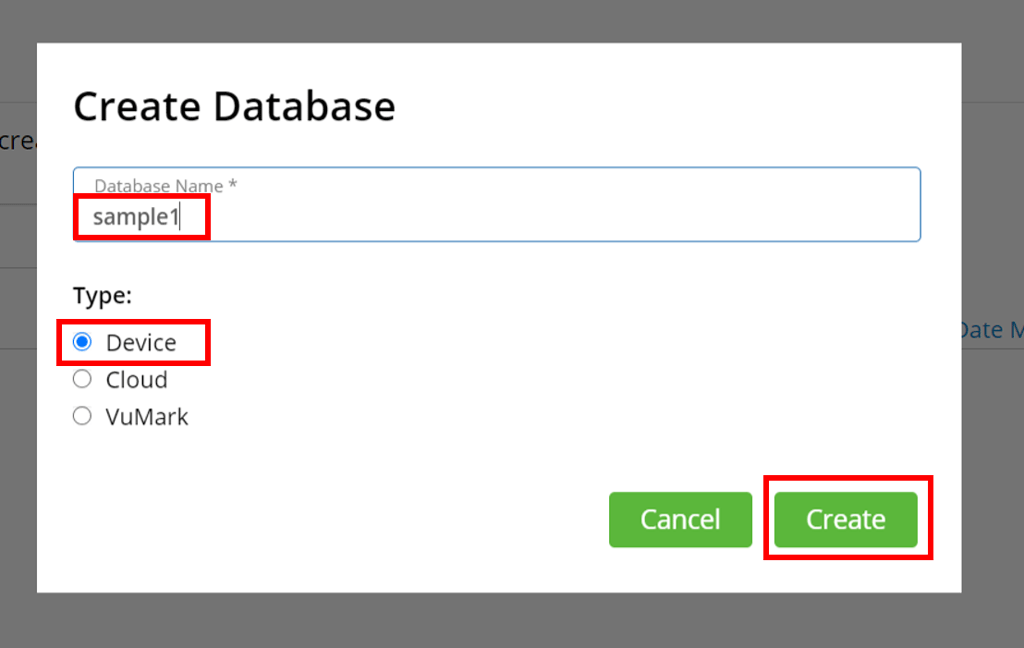

ARアプリを作成しよう【前編】-15

Databaseに名前をつけましょう。
TypeはDeviceを選択し、右下のCreateボタンをクリックします。

手順3

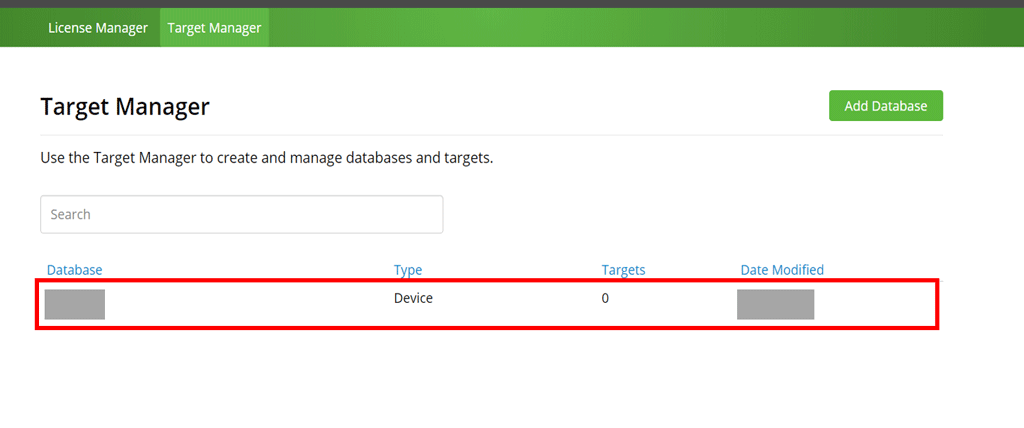

ARアプリを作成しよう【前編】-16

Target ManagerにDatabaseが追加されます。
追加したDatabaseをクリックしましょう。

手順4

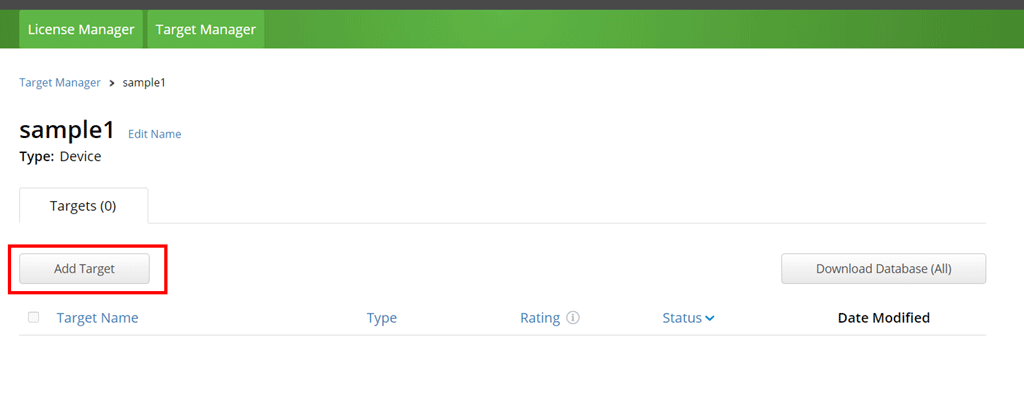

ARアプリを作成しよう【前編】-17

ページが遷移するので、Add Targetをクリックします。

手順5

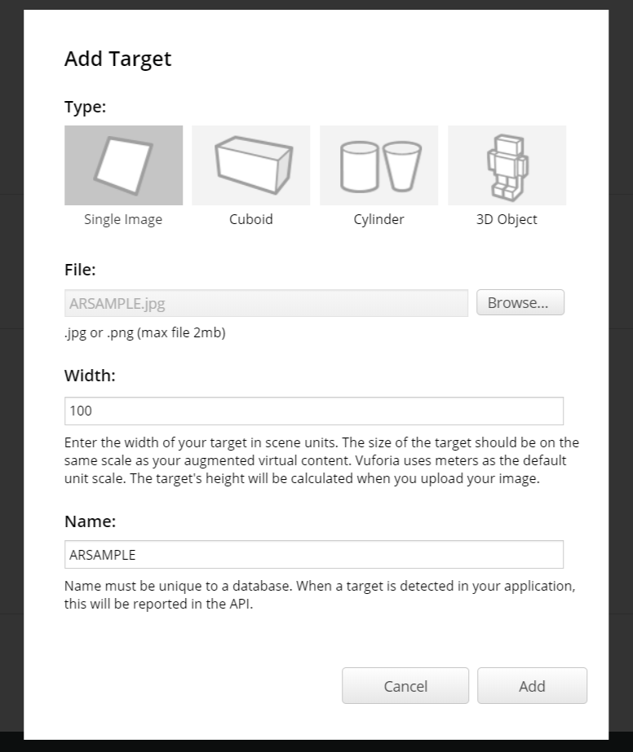

ARアプリを作成しよう【前編】-18

Add Targetのページが表示されるので、マーカーとしてどんなTypeを使用するのか選択します。

今回はSingle Imageを選択します。
今回のARアプリで使用するマーカーは以下の画像を使用します。

手順6

ARアプリを作成しよう【前編】-19

Fileに上記マーカー画像をアップします。

Widthは今回100と入力してください。

NameにはTargetの名前を入力します。Targetの名前を決めましょう。

全て入力したら、右下のAddをクリックします。

手順7

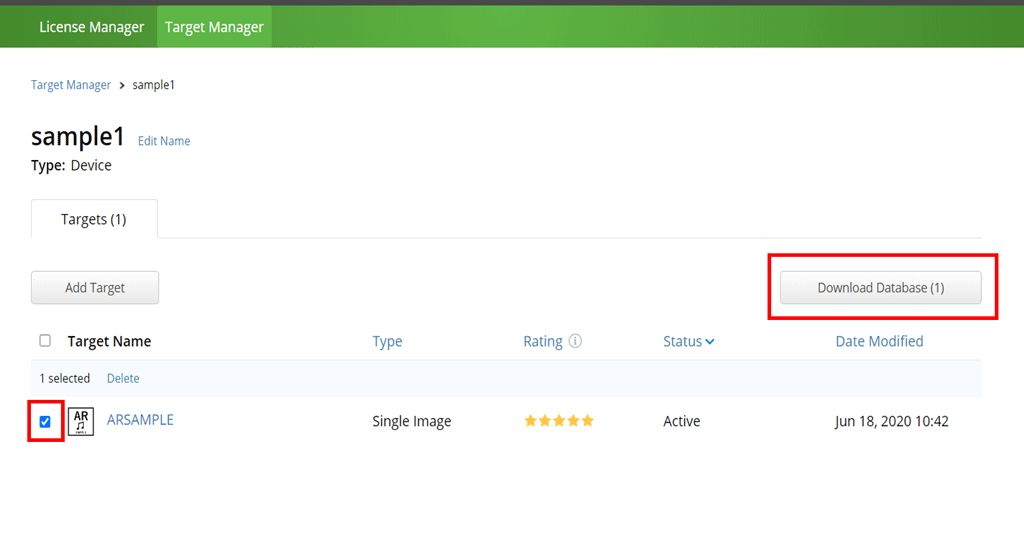

ARアプリを作成しよう【前編】-20

TargetNameに新たに行が追加されました。
作成したTarget行の左側にあるチェックボックスにチェックを入れます。
そして右側にあるDownload Databaseをクリックしましょう。

手順8

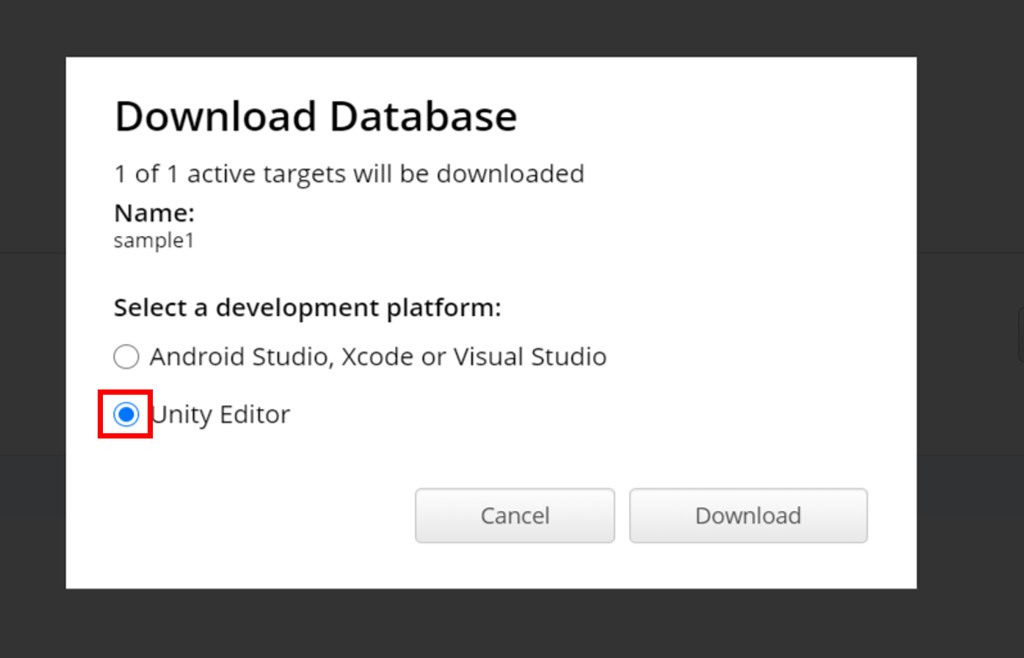

ARアプリを作成しよう【前編】-21

上記の画面が表示されますので、Unity Editorを選択しDownloadを押しましょう。

UnityとVuforiaでARアプリを作成しよう【後編】

この記事ではUnity上で実際にARアプリを作成する方法についてまとめました。今回は「Vuforia」というサービスを利用して、ARアプリを作成します。Unity上でVuforiaをどのように設定するのかまとめたので、ぜひARアプリ作成の参考にしてください。



ARアプリを作成しよう【後編】

ARアプリを作成しよう【後編】- 画像出典:Pixabay

■目次

  • 表示するAR Objectを設定する
  • Unity上でVuforiaを使用するための設定を行う
  • Development Keyを設定する
  • Target上にAR Objectを表示するための設定を行う
  • AR Objectの大きさを調整する
  • ARアプリを起動する
  • iOSアプリの作成
  • Androidアプリの作成
  • まとめ

ARしてみる

手順1

ARアプリを作成するために、Unityを起動します。先ほど作成したUnityプロジェクトの画面を開きましょう。

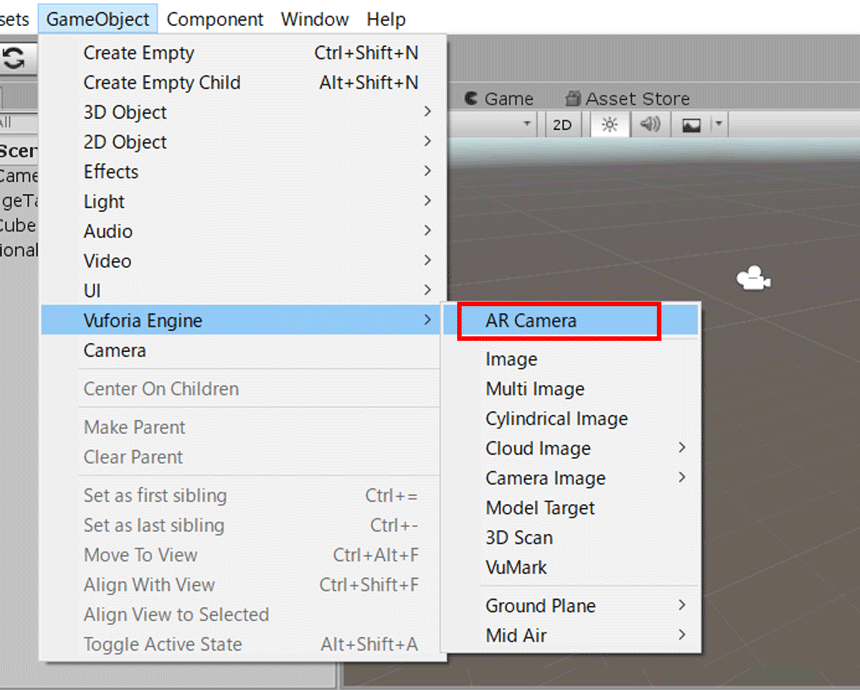

ARアプリを作成しよう【後編】01

上段にあるGame ObjectからVuforia Engine > AR Camera
を選択します。

手順2

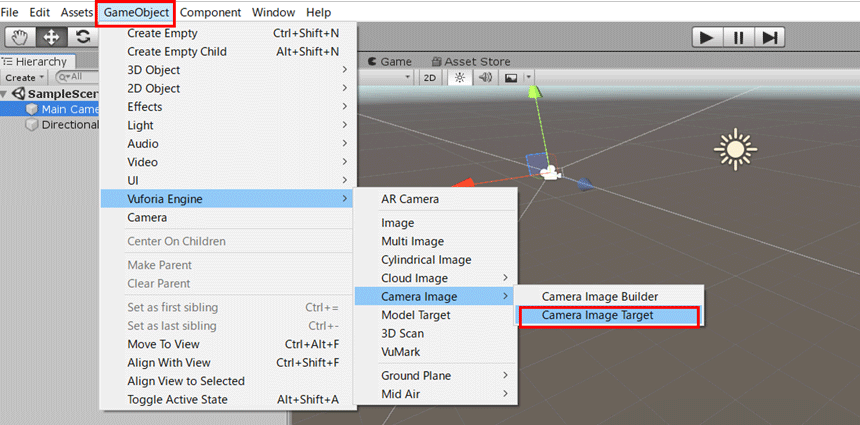

ARアプリを作成しよう【後編】02

AR Cameraを選択したら、次はCamera Image Targetを追加しましょう。
Game Object  >Vuforia Engine > Camera Image > Camera Image Target

手順3

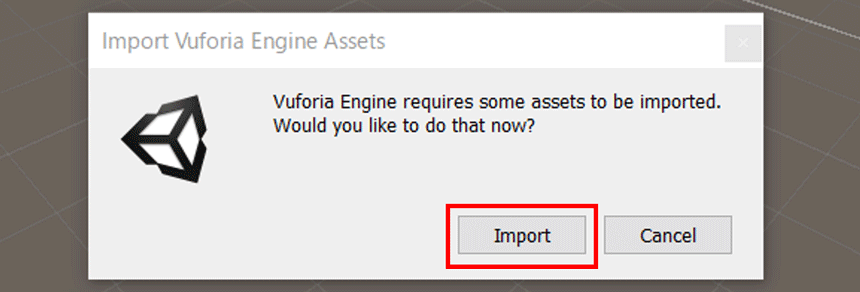

ARアプリを作成しよう【後編】03

次の画面が表示されたら、Importを選択します。

表示するAR Objectを設定する

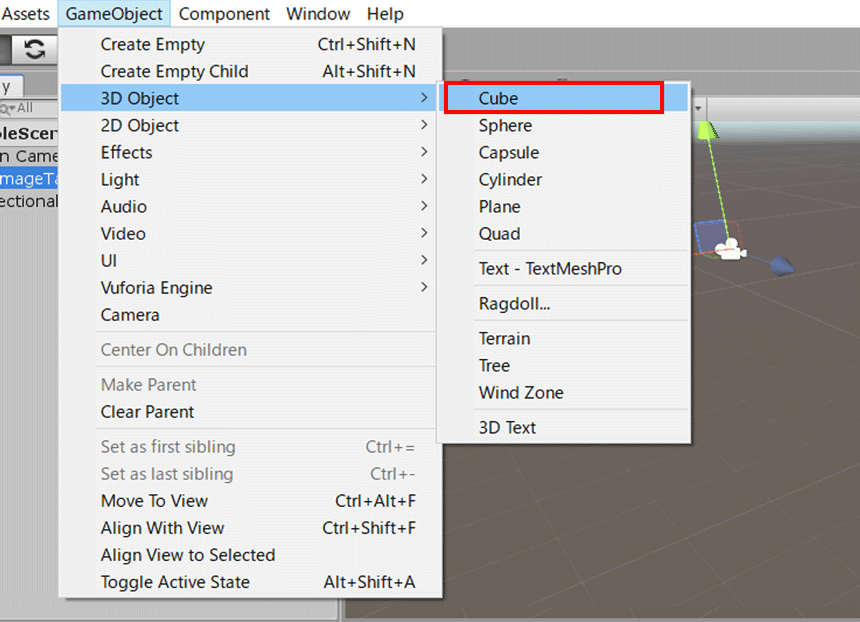

ARアプリを作成しよう【後編】04

次にTarget上に表示するAR Objectを設定しましょう。
今回はCubeを表示させます。

Game Object > 3D Object  > Cube

Unity上でVuforiaを使用するための設定を行う

手順1

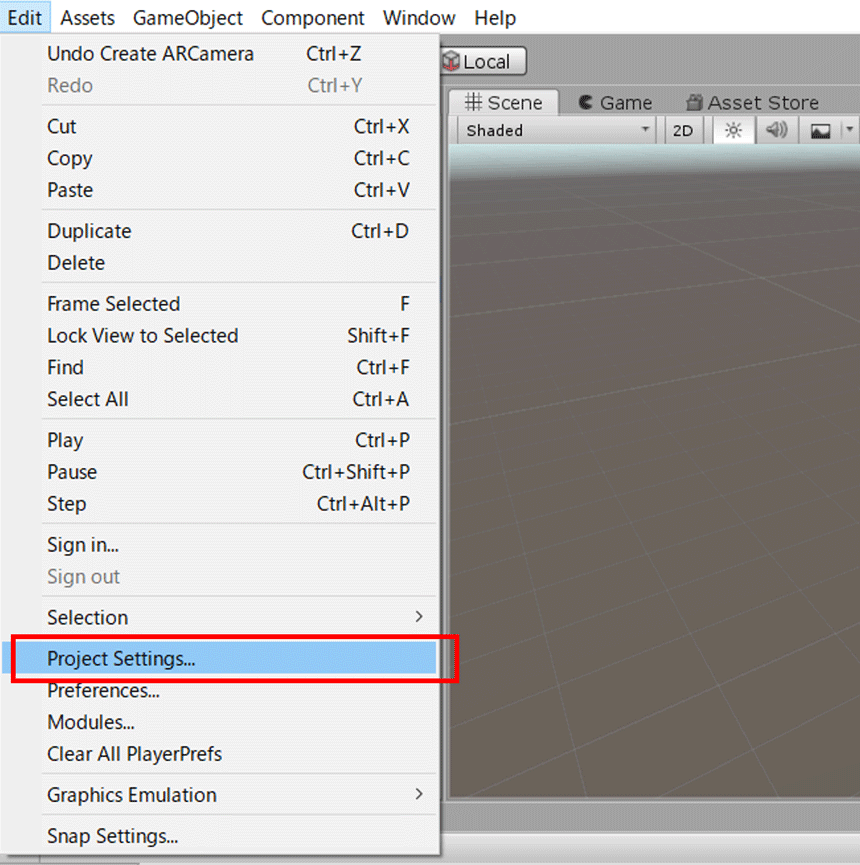

EditからProject Settingsを選択します。

EditからProject Settingsを選択します。

手順2

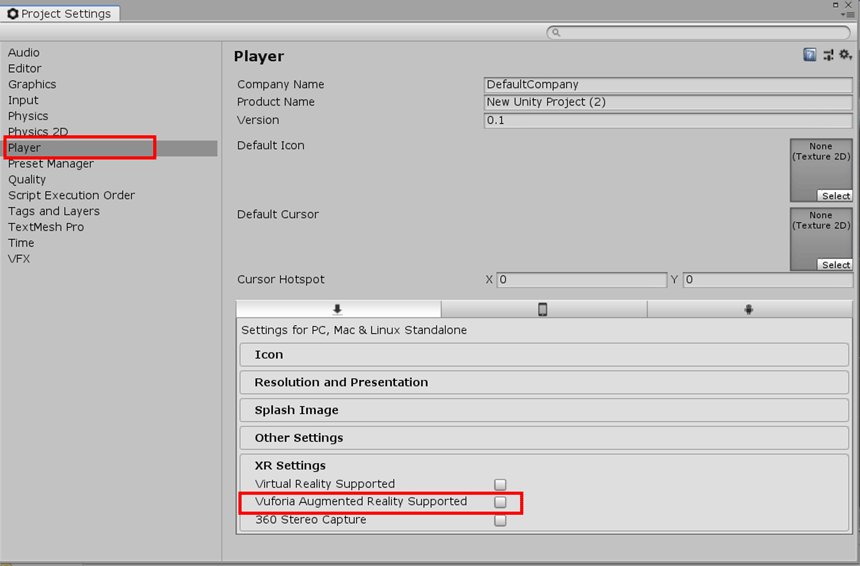

左側の一覧からPlayerを選択します

左側の一覧からPlayerを選択します。
右側の画面がPlayerに変化します。Setting for PC,Mac & Linux StandaloneからXR Settingsを開きます。

Vuforia Augmented Reality Supportedにチェックを入れます。

手順3

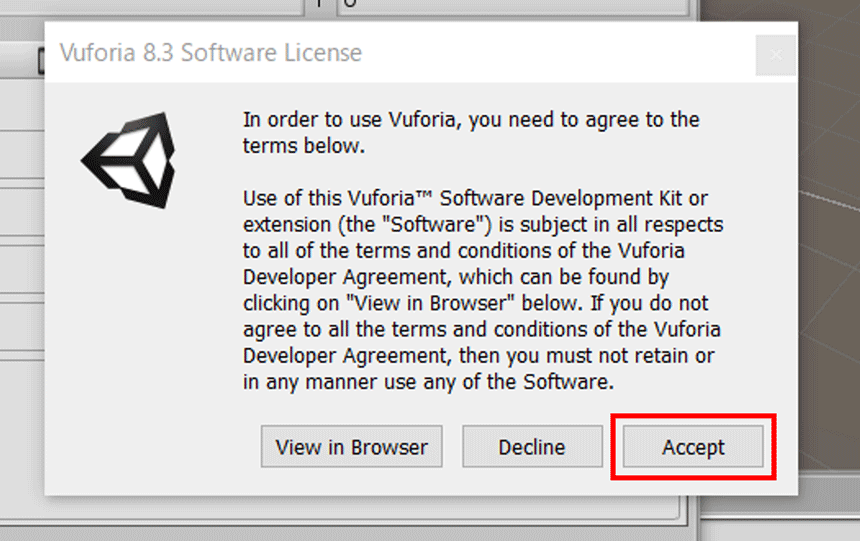

次の画面が表示されるので、Acceptを選択します。

次の画面が表示されるので、Acceptを選択します。

Development Keyを設定する

手順1

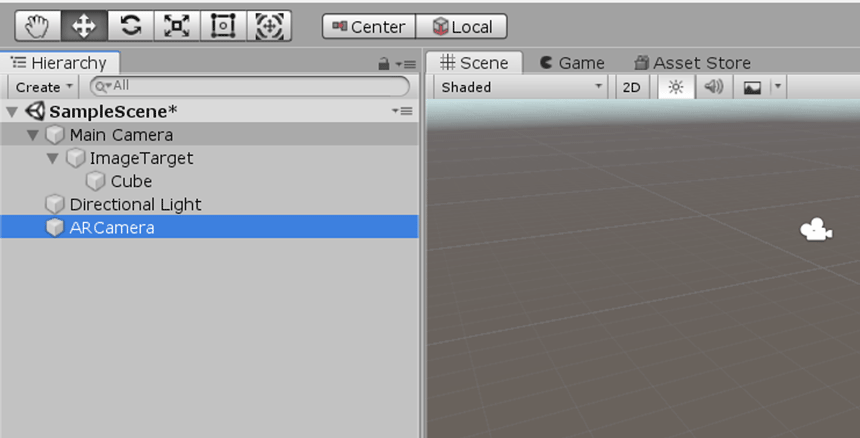

次にUnity画面からAR Cameraを選択します。

手順2

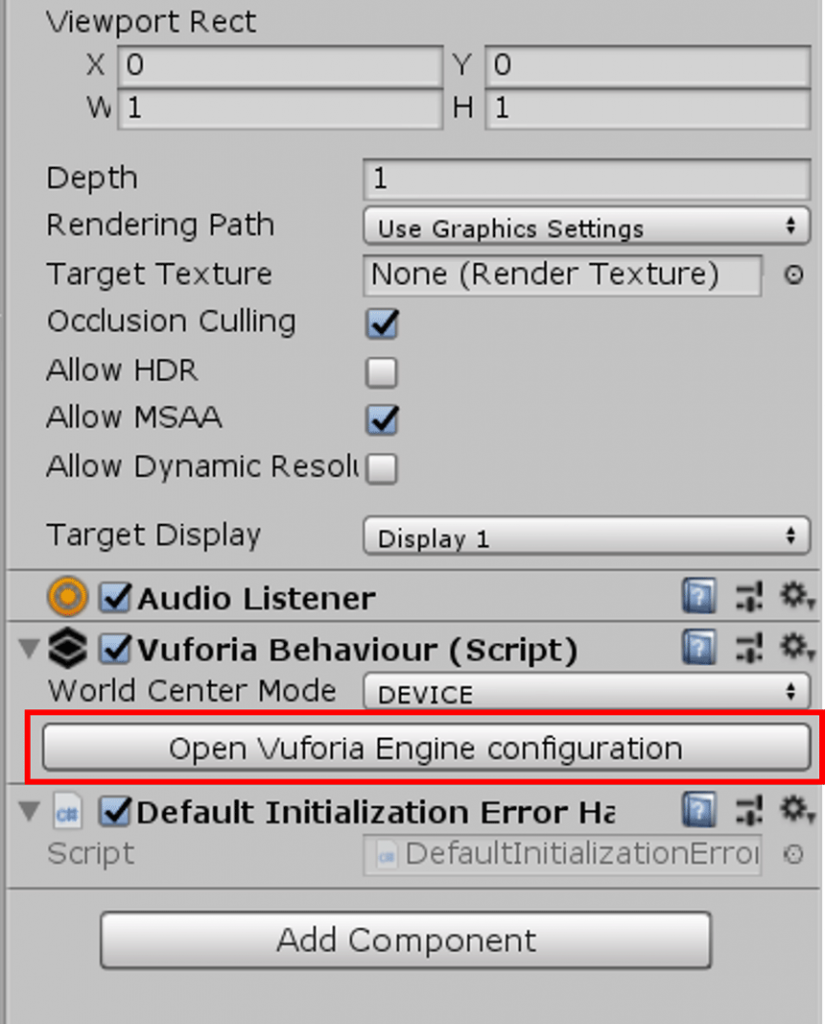

右側の画面が変化するので、Vuforia Behavior(Script)のOpen Vuforia Engine configurationのボタンをクリックします。

右側の画面が変化するので、Vuforia Behavior(Script)のOpen Vuforia Engine configurationのボタンをクリックします。

手順3

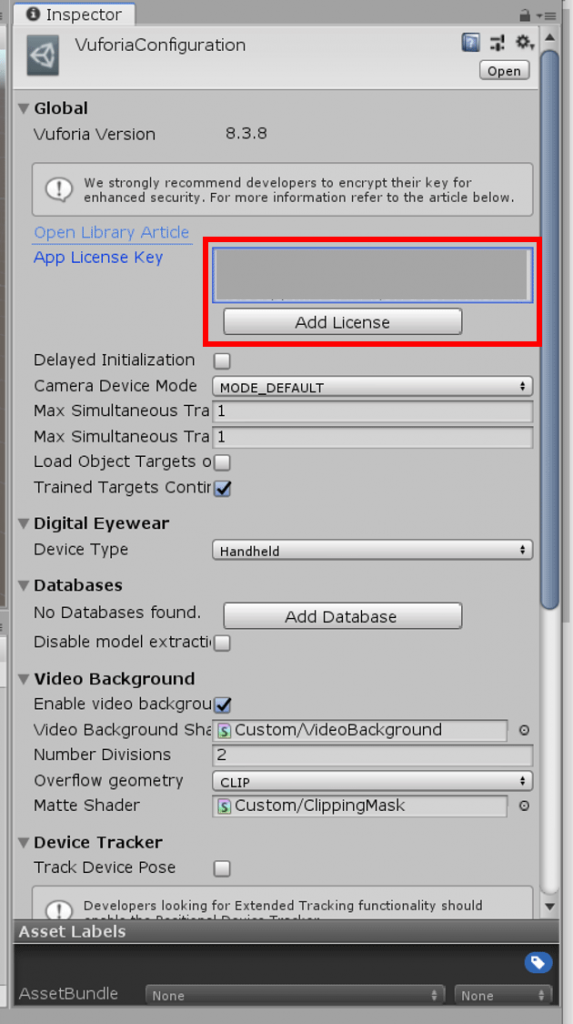

Vuforia ConfigurationのAdd License keyに先ほど作成したDevelopmet KeyのLicense Keyのコードをコピー&ペーストします。

Vuforia ConfigurationのAdd License keyに先ほど作成したDevelopmet KeyのLicense Keyのコードをコピー&ペーストします。

その後Add Licenseをクリックします。

手順4

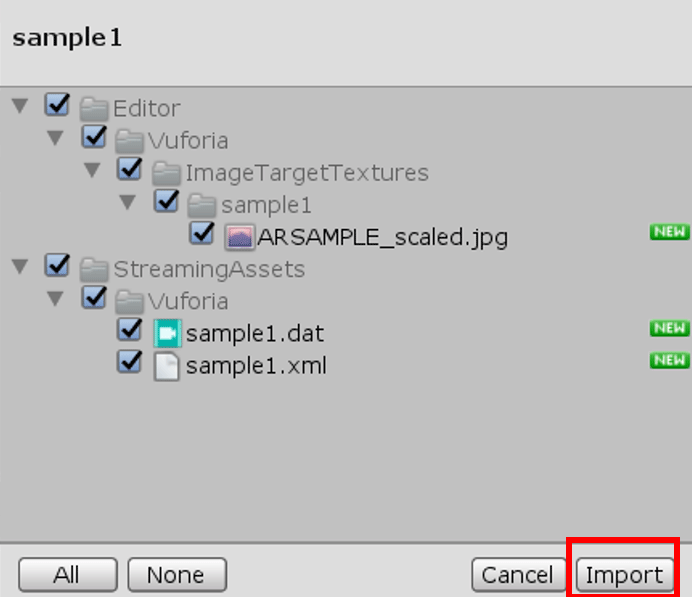

Import



Target上にAR Objectを表示するための設定を行う

手順1

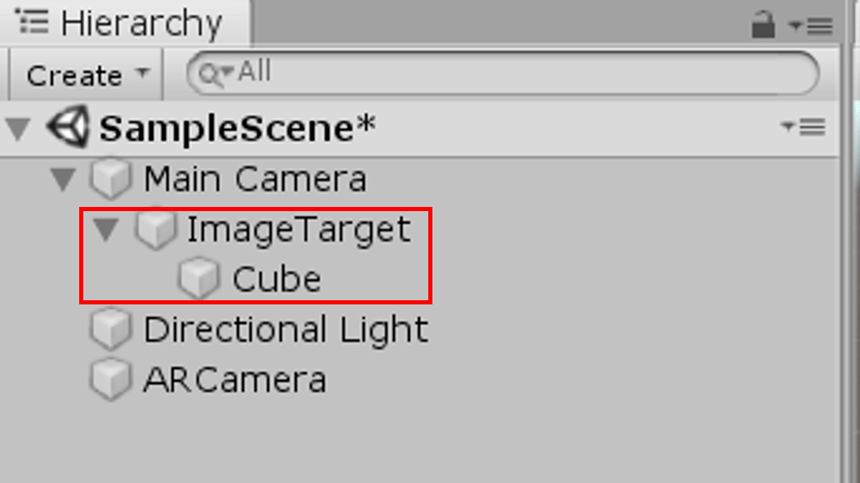

Image Targetを選択します。

Image Targetを選択します。

手順2

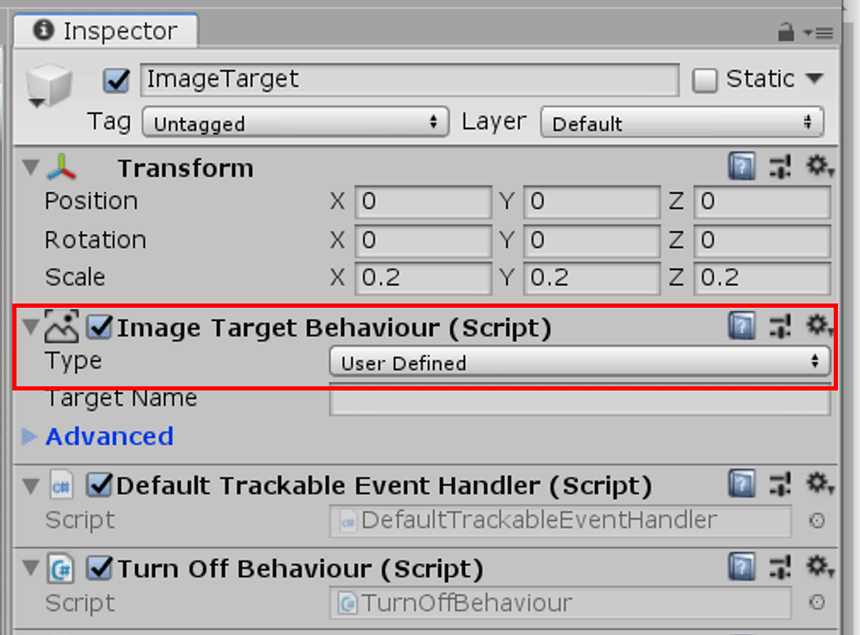

Image Target Behaviour (Script)のTypeを「User Defined」から「Predefined」に変更する。

Image Target Behaviour (Script)のTypeを「User Defined」から「Predefined」に変更する。

手順3

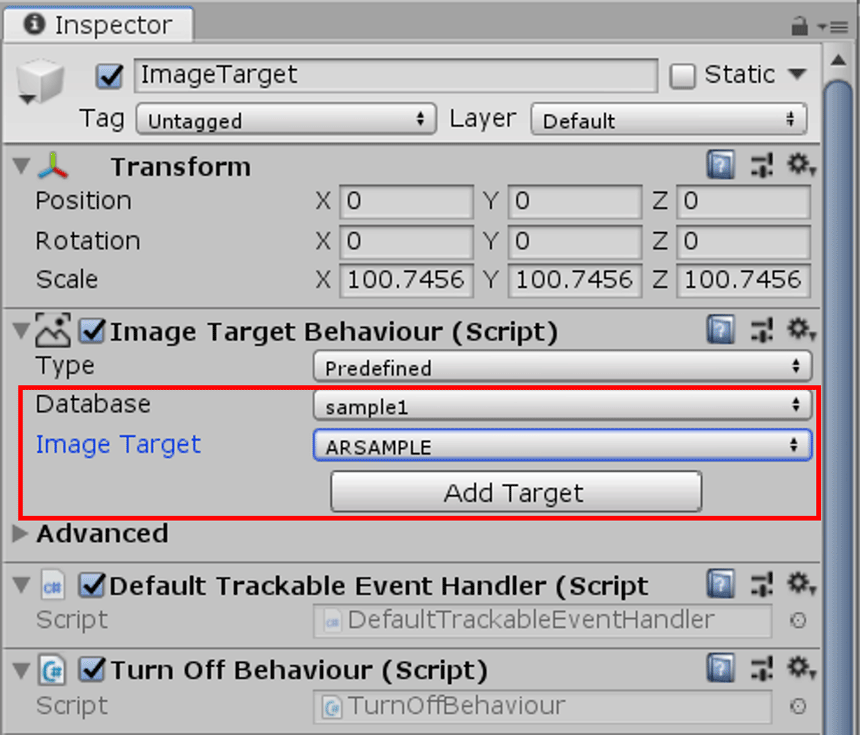

次にDatabaseとImage TargetにvuforiaのDatabaseとTargetを選択し、Add Targetをクリックします。

次にDatabaseとImage TargetにvuforiaのDatabaseとTargetを選択し、Add Targetをクリックします。

AR Objectの大きさを調整する

手順1

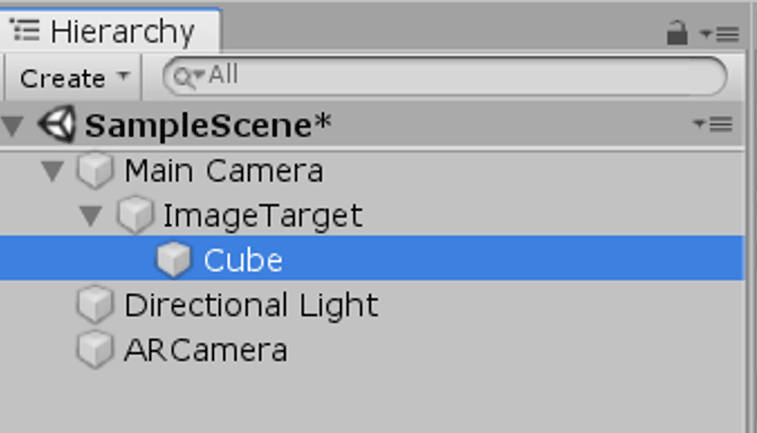

次にTarget上に表示させるAR Object「Cube」を選択します。

次にTarget上に表示させるAR Object「Cube」を選択します。

手順2

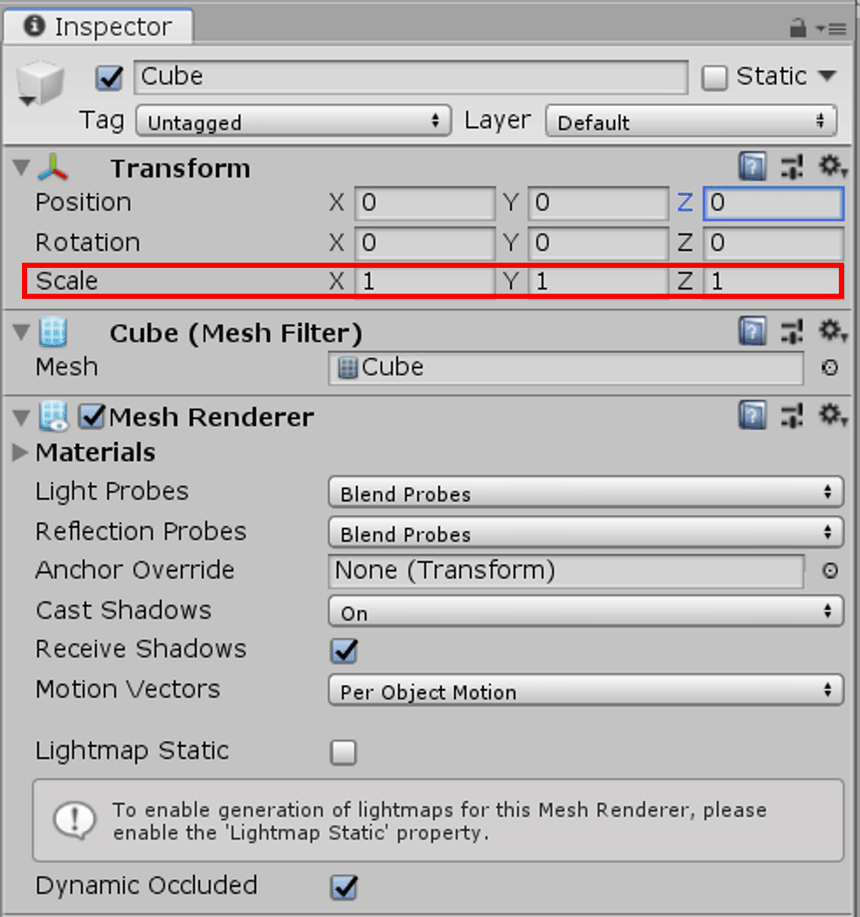

CubeのInspectorから大きさを変更しましょう。

CubeのInspectorから大きさを変更しましょう。
TransformのScaleをX、Y、Zに1を入力します。

ARアプリを起動する

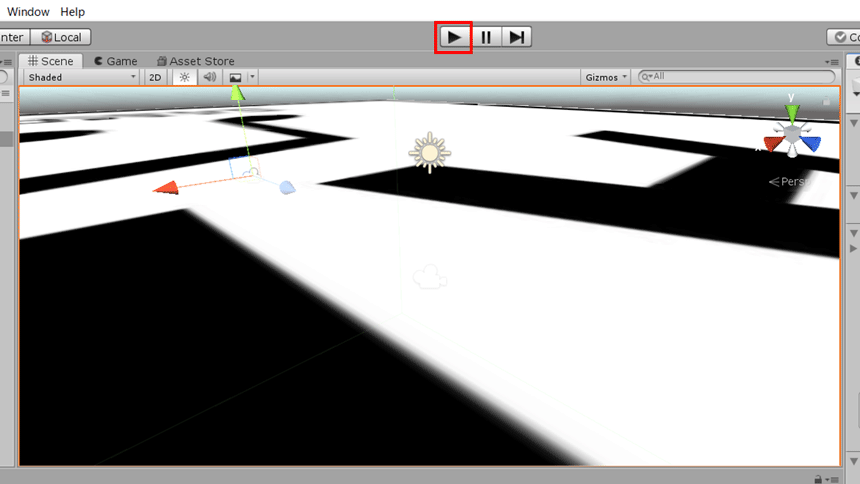

プレビュー画面の上部にある再生ボタンをクリックします。

プレビュー画面の上部にある再生ボタンをクリックします。

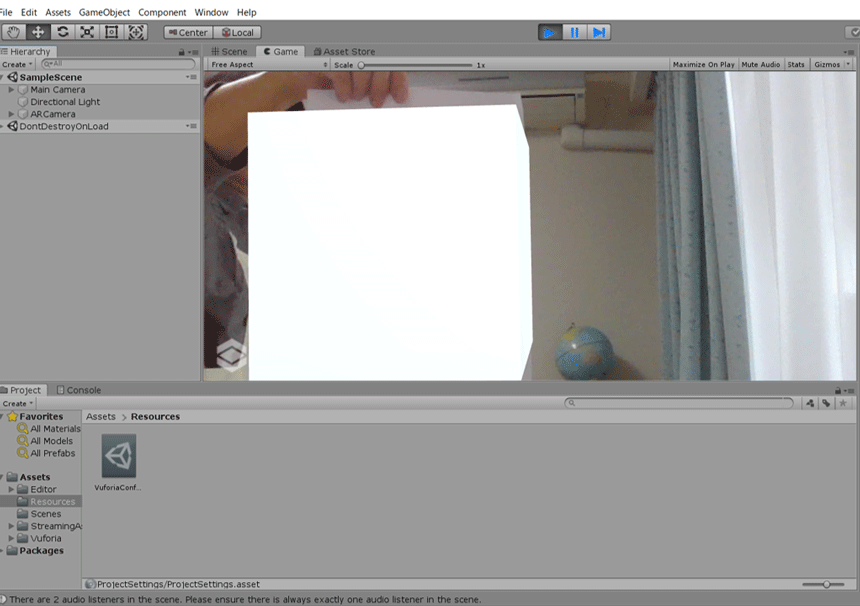

PCカメラが起動し、Target画像をカメラで映すとAR Object (Cube)が表示されます。

PCカメラが起動し、Target画像をカメラで映すとAR Object (Cube)が表示されます。

Androidアプリの作成

アンドロイドビルド手順

手順1

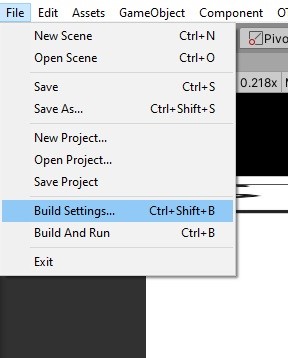

メニューでのFile -> Build settingsを選択

1-メニューでのFile - Build settingsを選択

手順2

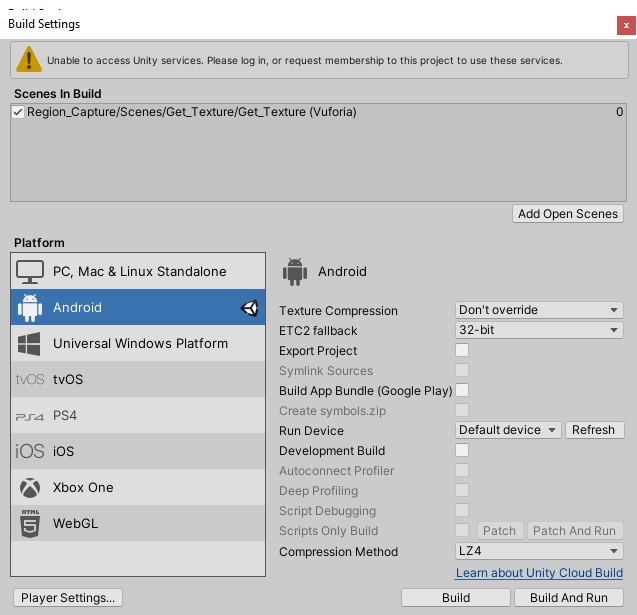

Build Settingsが表示されます。

2-Android-Build Settingsが表示されます。

  • ビルドは2方法があります

+ ビルドのみ

ビルドを実施した後で.apkファイルを生成してスマホへインストールする

+ ビルドとインストール

ビルドした後で自動的にスマホへインストールする

手順3

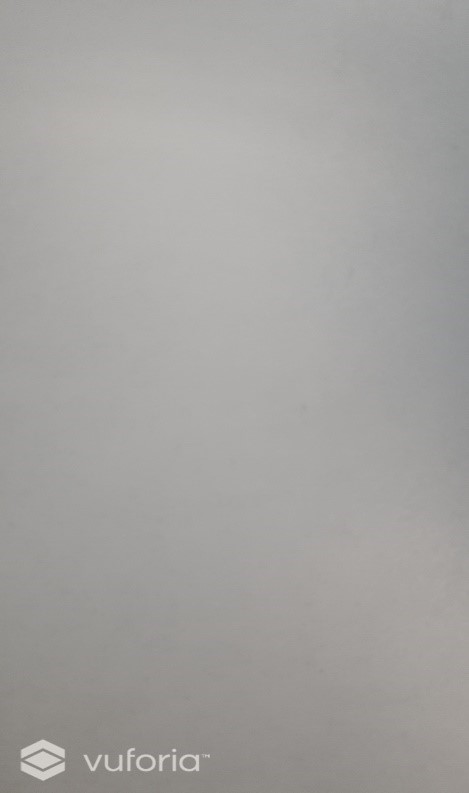

アプリ起動

3-アプリ起動

手順1

マーカースキャン

4-マーカースキャン

iOSアプリの作成

IOSビルド手順

手順1

メニューでのFile -> Build settingsを選択

1-メニューでのFile - Build settingsを選択

手順2

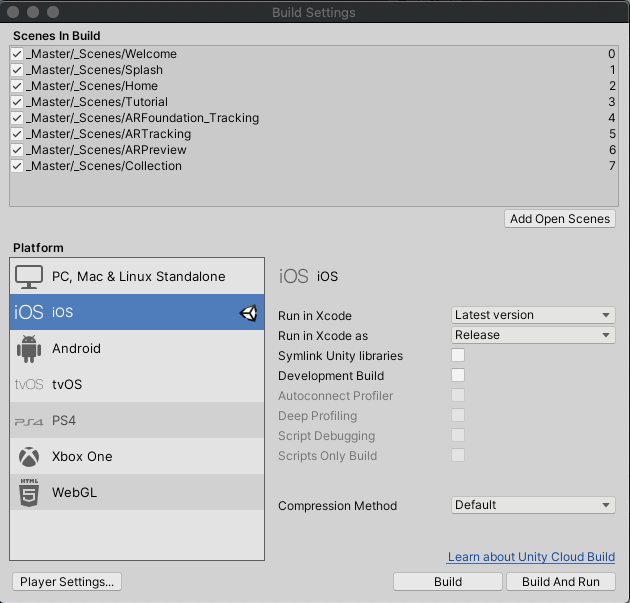

Build Settings画面が表示される



2-IOS-Build Settings画面が表示される

ビルドは2方法があります

+ ビルドのみ

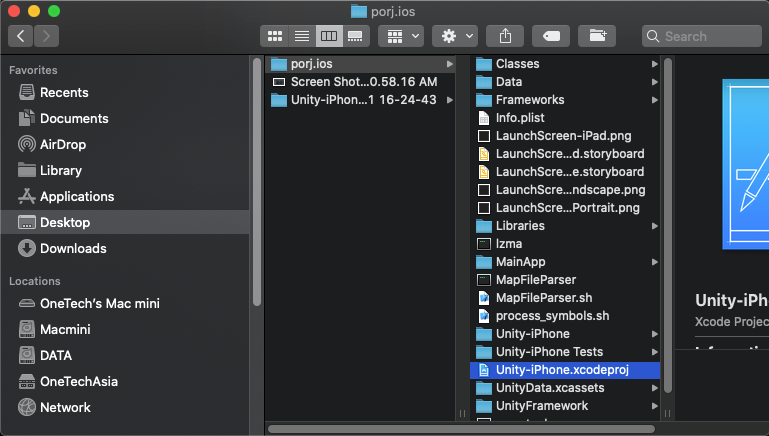

  • ビルドしたファイルはフォルダーへXcodeファイルを格納

3-IOS-ビルドしたファイルはフォルダーへXcodeファイルを格納

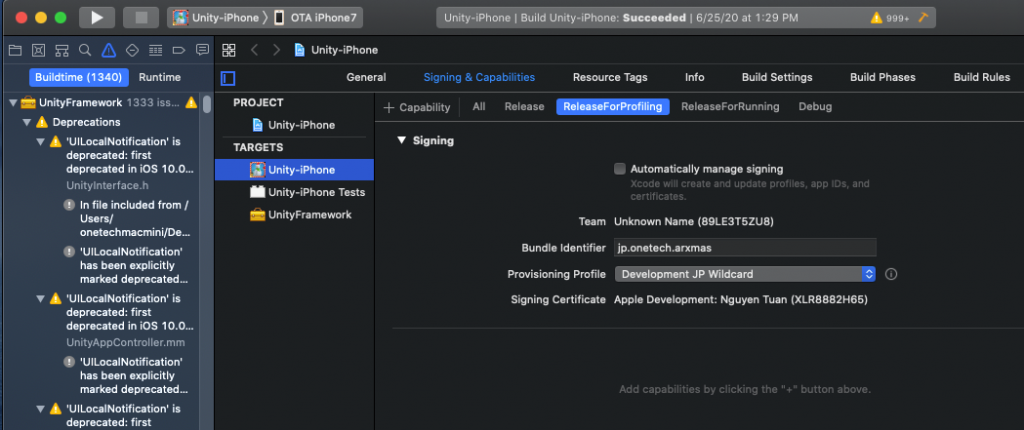

  • xcode ファイルから下記の画面に沿ってセットアップ

4-IOS-xcode ファイルから下記の画面に沿ってセットアップ

+ ビルドとインストール

  • ビルドした後でXcodeファイルを自動セットアップ

手順3

アプリ起動

3-アプリ起動

手順4

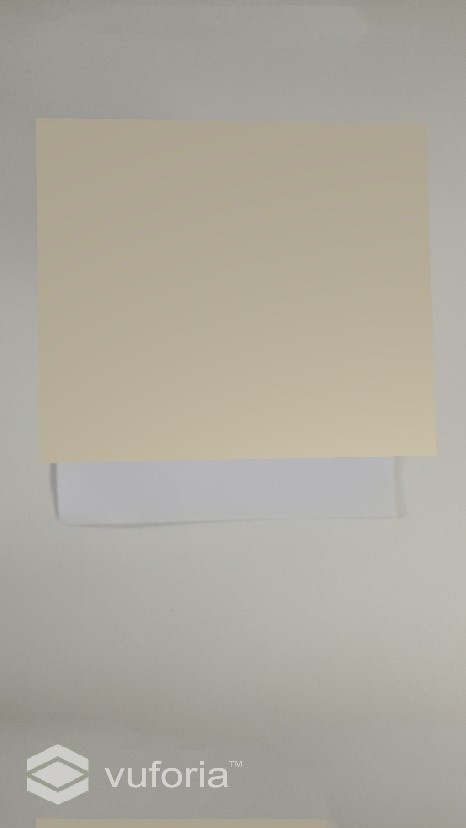

マーカースキャン

4-マーカースキャン





ONETECHのAR/VR/UNITY開発実績

観光地を活性化。AR技術で遺跡に建造物を再現、VRでも体験できる観光地向けAR・VRアプリ開発

タブレット学習用、文化体験鑑賞ガイドアプリをUNITYで開発

バージョンアップ、デジタルツインの活用:Microsoft HoloLens2(ホロレンズ2) 遠隔支援MRアプリデモ

AR/VR/UNITY関連の開発実績をもっとみる

まとめ

いかがでしたか。この記事では「Unity」上で「Vuforia」という機能を使ってARアプリを作成する方法をまとめました。

この記事を参考にぜひARアプリを作成してみてください。
