前回Arduinoを紹介しましたが、Arduinoボードには接続モジュール（Wifi、Bluetooth）が付いていません。従いまして外部の接続を設定しなければなりません。例えば：Bluetoothモジュール HC-05、HC-06です。今回はESP32というボードでの接続方法をご紹介したいと思います。
今回のデモはHoloLens2とESP32ボードを接続してHololens２でLEDをON/OFFするようにご紹介します。
HoloLen2とIoTデバイスを接続する方法。
M5StickCとは
M5StickCはM5という会社が発売したIoTデバイスです。基本的にはESP32-PicoボードとIMUユニットとバッテリーと液晶画面を全部小さなデバイスに入れています。
開発フラットフォームはArduino、Micropython、UIFlowです。
今回Arduinoフラットフォームでの開発を紹介します。
Arduinoのインストール方法は下記のURLを参照ください。
M5ライブラリをArduinoにインストールする方法

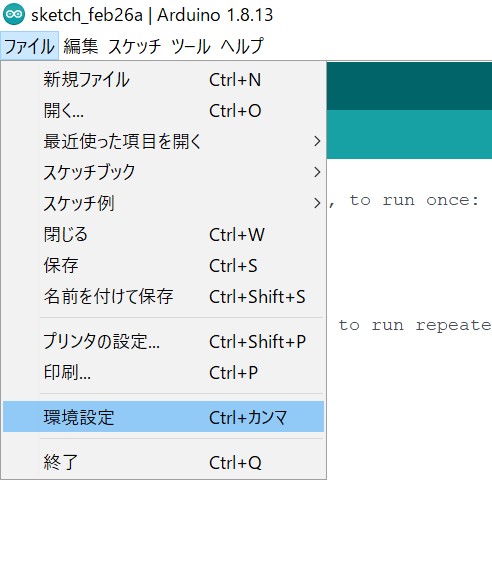

インストールしたArduinoを開く。
ファイル➞環境設定を選択する。
M5ライブラリをArduinoにインストールする方法

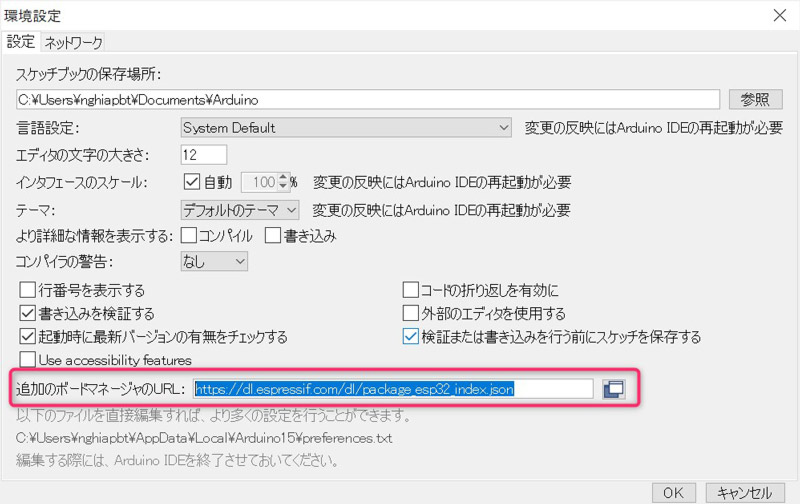

下記のURLを「追加のボートマネージャーのURL」に貼り付ける。
https://dl.espressif.com/dl/package_esp32_index.json
下記のURLを「追加のボートマネージャーのURL」に貼り付ける。

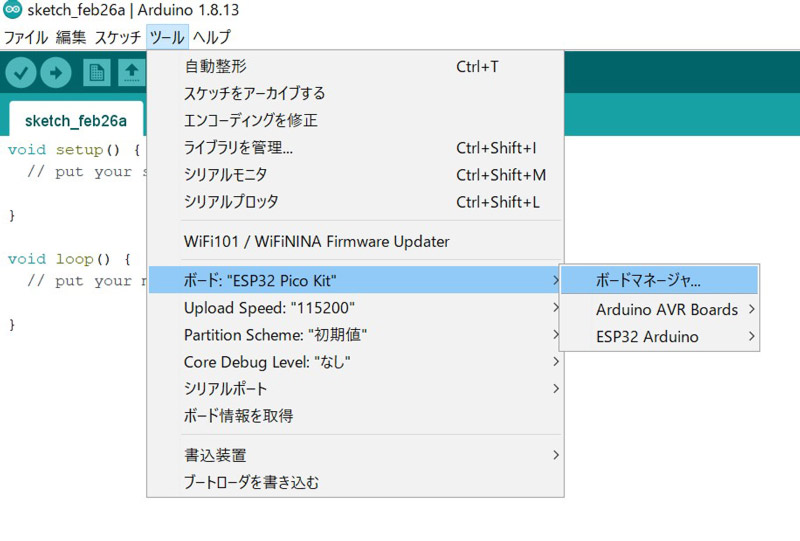

次に、タスクバーからツール➞ボード➞ボードマネージャを選択する。
ボードマネージャを選択する

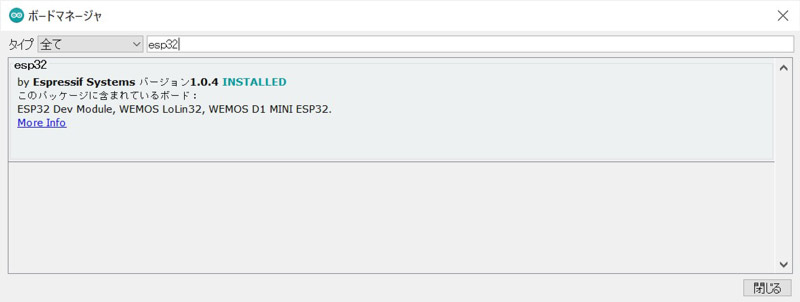

検索フィールドで「esp32」を検索してesp32ボードをインストールする。
esp32ボードをインストールする

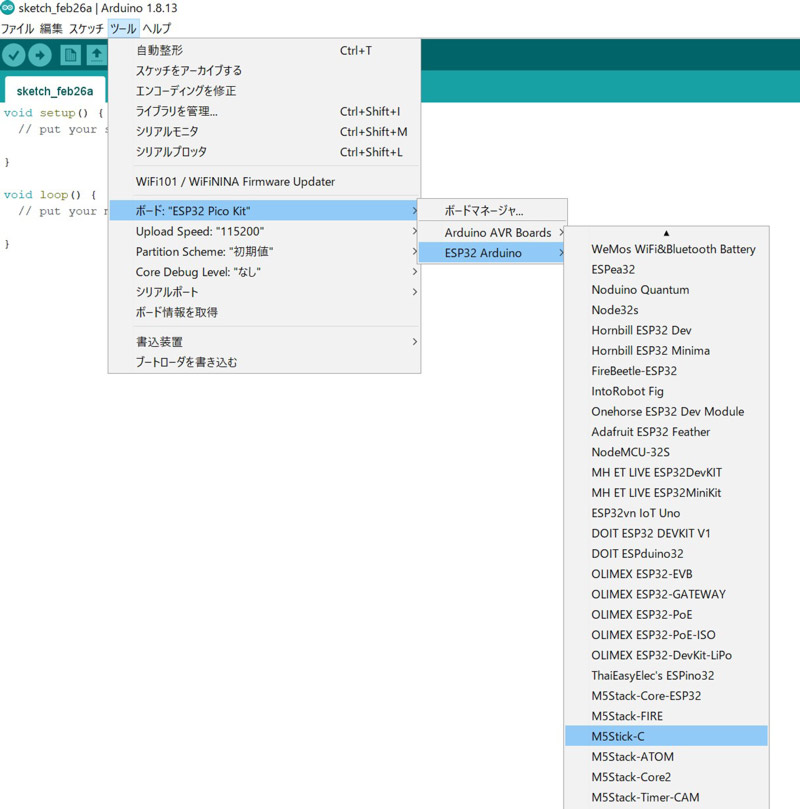

インストールできたら、ツール➞ボード➞M5Stick-Cを選択する。
M5Stick-Cを選択する
現在、M5Stick-Cのボードはインストール完了となりましたが、コードが書けません。
ライブラリをまだインストールしていないため、M5Stick-Cのライブラリをインストールしましょう。

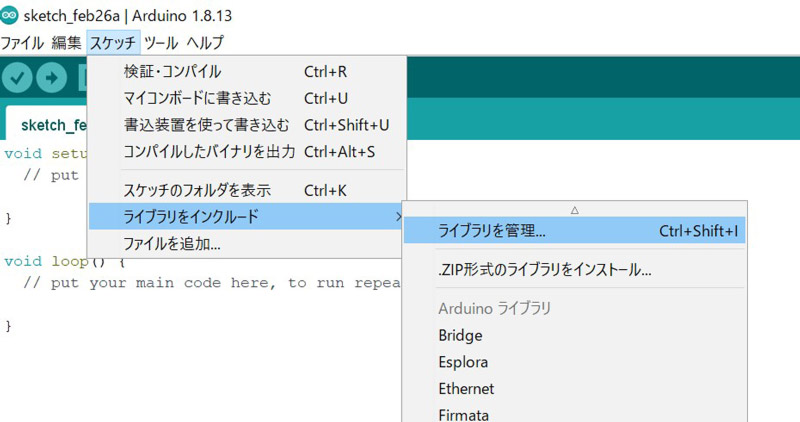

タスクバーにスケッチ➞ライブラリをインクルード➞ライブラリを管理を選択する。
ライブラリを管理を選択する

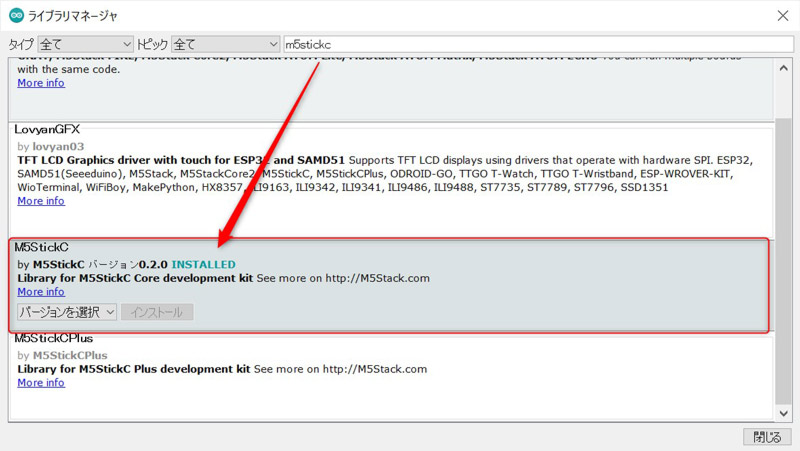

ライブラリマネージャが表示され[m5stickc]で検索して「M5StickC」をインストールする。
で検索して「M5StickC」をインストールする
現在、M5StickCの設定が完了しました。次はBluetoothとLEDのハンドルをご紹介いたします。

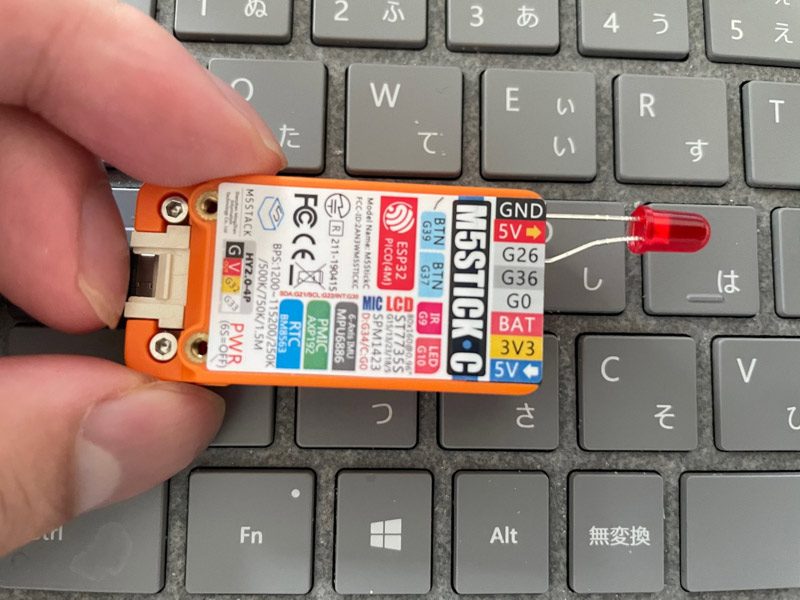

次はLEDをM5StickCに設置する。
画像のように設置する。
LEDの短い方の足とGNDをつないで長い方の足とG26をつなぎます。
次はLEDをM5StickCに設置する
M5StickCプログラミング

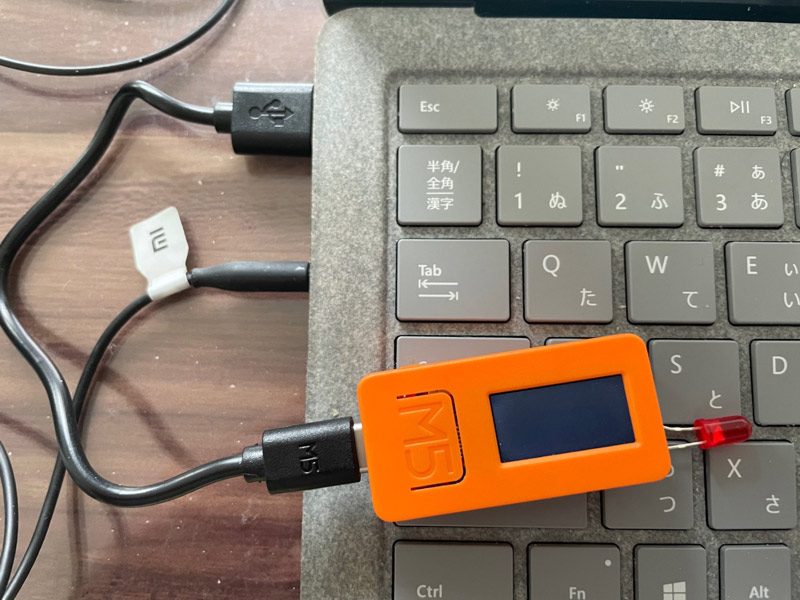

PCとつないでコードを書きましょう。
PCとつないでコードを書きましょう
Connect-Hololens-Demo-C#
#include <M5StickC.h>
#include <BluetoothSerial.h>
int led = 26; //LEDの長い方の足のアドレス
char message; //Hololensからの取得するデータ
String sta = “”; //LEDの状態
BluetoothSerial bluetooth; //Bluetooth作成
void setup()
{
M5.begin(); //M5Stickの機能を立ち上げる
bluetooth.begin(“M5Led”); //Bluetoothのデバイス名を作成
pinMode(led, OUTPUT); //OUTPUTモードをLEDに設定
M5.Lcd.setRotation(3); //M5Stickの画面の回転を水平方向に設定
M5.Lcd.fillScreen(BLACK); //画面の色を黒くする
M5.Lcd.setTextSize(1); //フォントのサイズ
M5.Lcd.setCursor(40, 0); //表示する座標値
M5.Lcd.println(“test”); //表示内容
}
void loop()
{
M5.update(); //M5StickC更新
while(bluetooth.available()) //Bluetooth接続がアクティブな場合
{
message = bluetooth.read(); //Hololensのデータを取得
if (message == ‘1’) //データは１の場合、LED ON
{
digitalWrite(led,HIGH); // LED ON
message = ‘2’; // 1回だけLED処理
sta = “ON”;
}
else if (message == ‘0’) //データは0の場合、LED OFF
{
digitalWrite(led,LOW); // LED OFF
message = ‘2’; // 1回だけLED処理
sta = “OFF”;
}
}
M5.Lcd.setCursor(40, 40);
M5.Lcd.println(sta); //現在の状態を画面に表示する
}

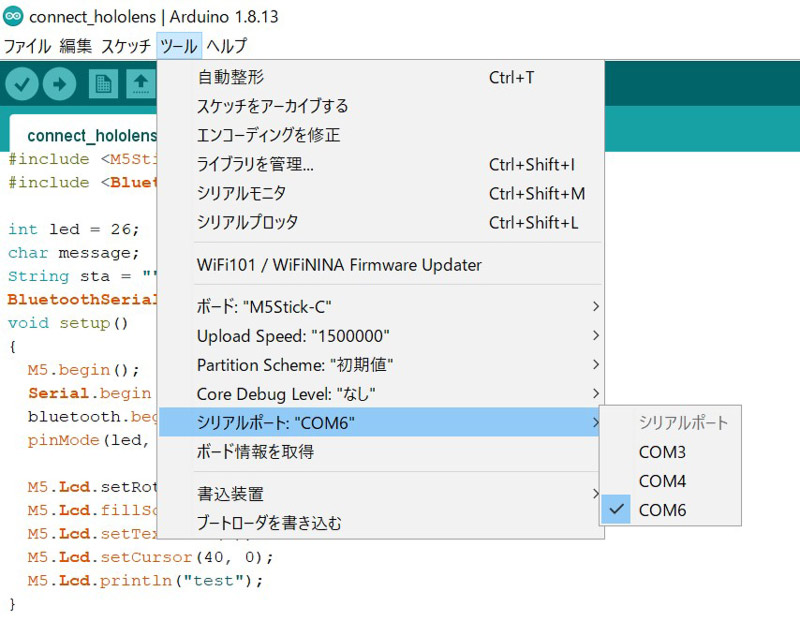

コードが完了しましたら、接続しているポート名を選択する。
接続しているポート名を選択する

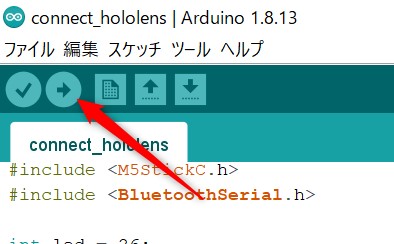

最後にアップロードボタンを押して完了です。
最後にアップロードボタンを押して完了です
HoloLens2プロジェクト作成

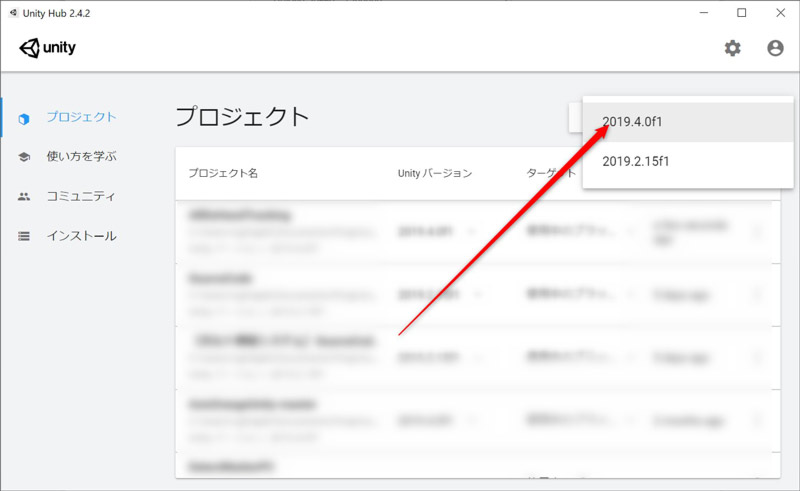

UnityHubを開いて新しいプロジェクトを始めます。
UnityHubを開いて新しいプロジェクトを始めます

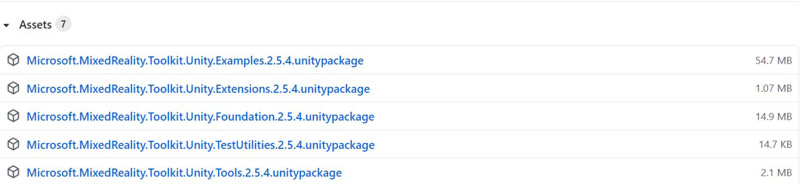

下記のURLを開いてMicrosoftのMRTKライブラリを全部ダウンロードする。
https://github.com/Microsoft/MixedRealityToolkit-Unity/releases
下記のURLを開いてMicrosoftのMRTKライブラリを全部ダウンロードする

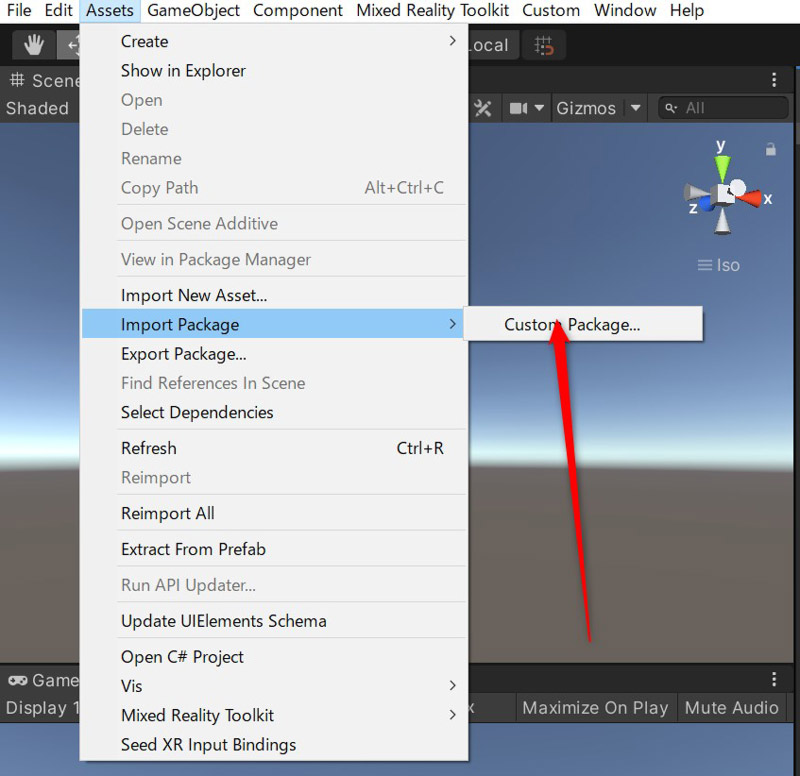

プロジェクト作成が終わったら、Assets→Import Package→Custom Packageを選択する。
ダウンロードしたMRTKライブラリファイルを全部インポートする必要があります。
Custom-Packageを選択する

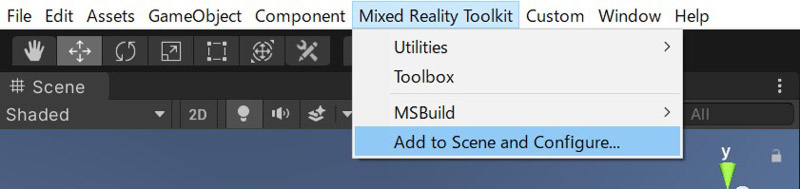

全部をインポートしたら「Mixed Reality Toolkit」というメニューが表示され、「Add to Scene and Configure…」を選択して自動でシーンにHoloLensの基本的なオブジェクトが追加されます。
Add-to-Scene-and-Configure…
HoloLens用のプロジェクトの設定が完了です。
Bluetoothで接続
次はIoTデバイスを接続する方法をご紹介したいと思います。
新しいC#ファイルを作成する。
下記のコードは接続の部分となります。
ConnectUMP
次はHoloLensからIoTデバイスへデータを送信のしかたを紹介します。
簡単のON/OFFボタンを作成してみて上記の「sendUWP」機能で「１」と「０」を入れてLEDの電源をコントロールすることができます。
onPressLedButton
動画で紹介
Video HoloLen 2とIoTデバイスを接続する方法。
以上となります。最後まで読んでいただいてありがとうございました！
