人手不足と2024年問題で現場が悲鳴を上げるいま、ベテランの技と勘に頼る締固め作業がボトルネックになっていませんか。実は小さなバイブレーター1台のデジタル化が、品質の安定化と作業効率の大幅向上を同時に実現し、建設業界の未来を変える第一歩になります。
はじめに
建設現場のコンクリート打設で必ず使うバイブレーター。従来はアナログで管理していたこの機器が、いまセンサーやインターネット技術でデジタル化され、建設業界の変革を引っぱる存在になっています。
2024年問題で労働時間の規制が厳しくなり、人手不足も深刻化しました。技能を次の世代へ伝えることも難しくなっています。こうした課題に直面する建設業界では、バイブレーターのデジタル化が単なる効率アップではありません。業界が生き残れるかどうかを左右する重要な取り組みなのです。
本記事では、バイブレーターのデジタル化が現場をどう変え、建設業界の未来をどう切り拓くのかを詳しくお伝えします。
建設現場で使うバイブレーターの基礎知識
建設用バイブレーターとは？役割と仕組み

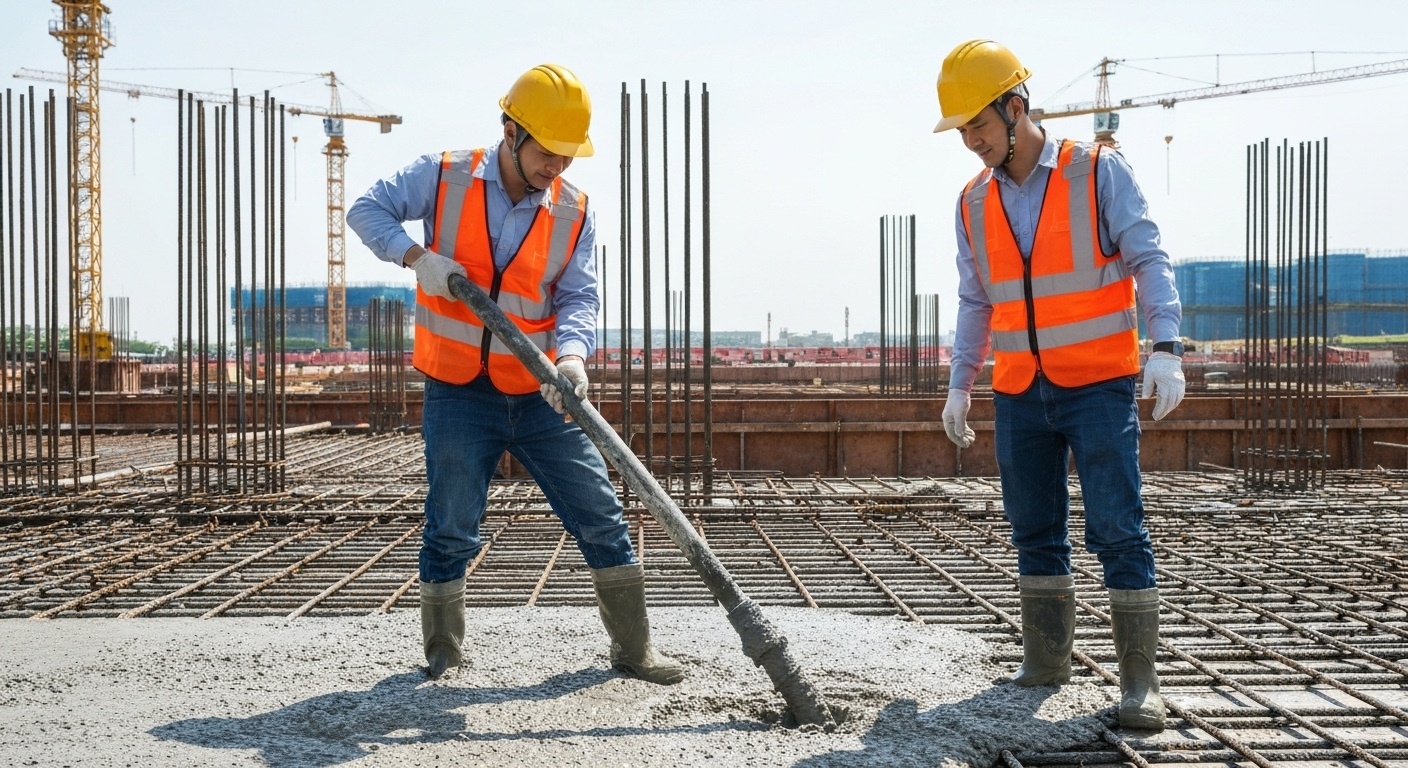

建設用バイブレーターは、打ち込んだコンクリートに振動を与えて締め固める電動工具です。コンクリートの内部には、作る時や運ぶ時に混ざる大小さまざまな気泡が存在しています。
特に大きな気泡はコンクリートの強度や長持ち度に悪い影響を与えます。そのためバイブレーターで締固め作業を行い、取り除く必要があるのです。振動でコンクリートを液体のようにすると、軽い気泡が表面へ浮かんできます。こうして密度の高いコンクリート構造物ができあがるわけです。
いまの建設現場では内部振動型が主流になっています。振動する部分を直接コンクリート内部へ差し込んで使います。効果が届く範囲は振動部の直径の約10倍とされており、たとえば直径25ミリメートルなら約250ミリメートルの範囲を締め固められるでしょう。
コンクリート品質に与える影響とは
バイブレーターで適切に締め固めると、コンクリート構造物の品質が大きく変わります。締固めが足りないと内部に空洞や気泡が残ってしまい、ジャンカという欠陥が発生するのです。
この状態では通常のコンクリートの半分以下の強さしか出ません。鉄筋が表に出てくる可能性もあります。一方で締め固めすぎても問題が起きるでしょう。バイブレーターを長い時間かけすぎると材料分離が起き、表面にモルタル分だけが浮いて粗い骨材が底へ沈みます。
ちょうど良い締固め時間は15秒くらいが目安です。ただしコンクリートの硬さや配合で調整が要ります。コンクリート表面の沈み込みが止まり、表面にペーストが均等に浮いてツヤが出てきたら締固め完了のサインになります。

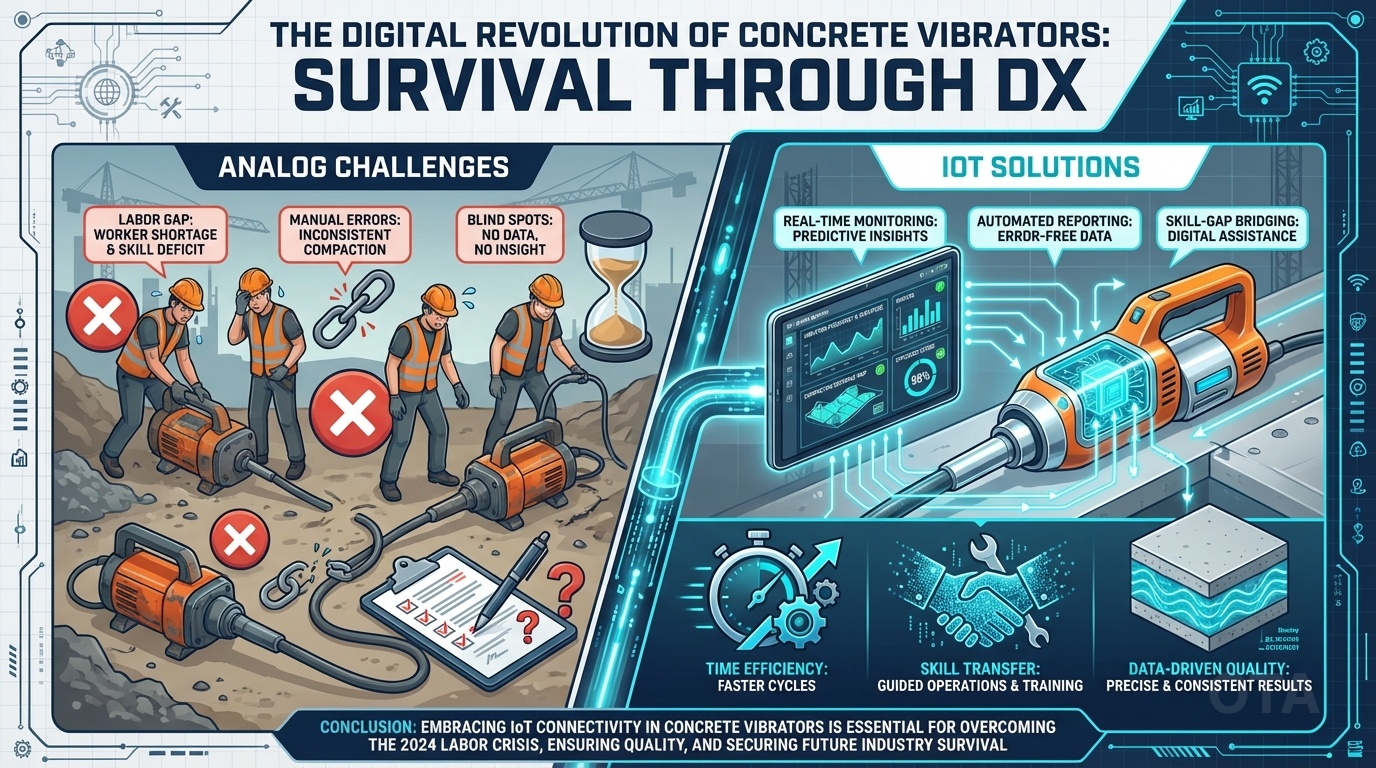

従来運用の課題は何が問題なのか
これまでの締固め作業では、バイブレーターを差し込む深さと振動させる時間を作業者の感覚と経験で管理していました。具体的には曲がるホースに印をつけて深さを確認し、作業者が心の中で数えて時間を管理する方法です。
しかし印はコンクリートに覆われて見えなくなることがあります。数える速さにも人によって差が出るでしょう。また通常は振動体を操作する人と電源コードを扱う補助の人、合わせて2人で作業するため人手が必要です。
さらに締固め作業の品質は作業者の技能に大きく左右されます。ベテラン技能者が高齢化し、若手の育成が追いつかないという業界全体の課題が、締固め品質のバラつきにも直結していました。こうした感覚頼みの管理方法では品質を一定に保つことが難しく、記録や検証も十分ではなかったのです。
建設DXとは？現場が変わる理由
建設DXとは何かを初心者向けに解説
建設デジタル変革とは、デジタル技術を使って建設業界のやり方全体を変え、生産性や品質を大きく高める取り組みです。単なる電子化やデジタル化とは違います。仕事の流れ全体を作り直し、組織の文化まで変えることが含まれるのです。
たとえば会計業務をデジタル化するだけなら単なる電子化でしょう。しかし会計を含む基幹業務のデータを一元管理し、素早い経営判断に活かすことで初めて変革と呼べる成果が出ます。
建設デジタル変革の具体的な技術には、ビムやシムによる3次元モデル活用、情報通信技術を使った建機の自動施工、インターネット接続センサーでのリアルタイム監視、人工知能を活用した画像認識や予測分析、空撮機による測量や点検などがあるでしょう。2024年度の建設現場デジタル変革市場は586億円に達し、今後も年平均14パーセントの成長が見込まれています。
なぜ今、建設DXが必要なのか
建設業界が建設デジタル変革を急ぐ背景には、いくつもの構造的な課題があります。最も深刻なのが2024年問題でしょう。2024年4月から建設業にも残業時間の上限規制が適用され、月45時間と年360時間を超える残業が原則禁止されました。
しかし2023年時点で建設業の平均残業時間は36.1時間、外で働く建築では52.1時間と規制をクリアできていません。加えて建設技能労働者の平均年齢は47.5歳に達し、55歳以上が全体の35パーセントを占めるなど高齢化が進んでいます。
2025年には約128万人の労働者が不足すると予測されており、限られた人数で生産性を保ち高めることが喫緊の課題です。国土交通省は政策により2025年度までに生産性を2割向上させる目標を掲げました。さらに次の段階では2040年度までに省人化3割つまり生産性1.5倍を目指しています。
建設機械をDX化するメリットとは
建設機械のデジタル化は現場にさまざまなメリットをもたらします。第一に生産性が上がるのです。インターネット接続センサーで稼働状況をリアルタイムに見守ることで、建機の燃料消費が40パーセント削減され、総工数が36パーセント短くなったという米国企業の調査結果があります。
第二に安全管理が強くなります。重機接触を検知するセンサーや作業員の位置を追うシステムの導入で、労働災害を73パーセント削減した事例が報告されているのです。第三に故障を予知できるようになります。振動や稼働のデータを継続的に分析すれば故障の前触れを見つけられ、突然の故障で工期が遅れるのを防げるでしょう。
第四に技能継承が効率的になります。情報通信技術を使った建機では初心者でも案内情報に従うことで熟練者と同じくらいの作業ができるのです。第五にデータ蓄積で継続的な改善が可能になります。施工データを貯めて分析すれば工法の最適化や工期短縮につながるでしょう。
バイブレーターをDX化する具体例
センサー付きバイブレーターとは

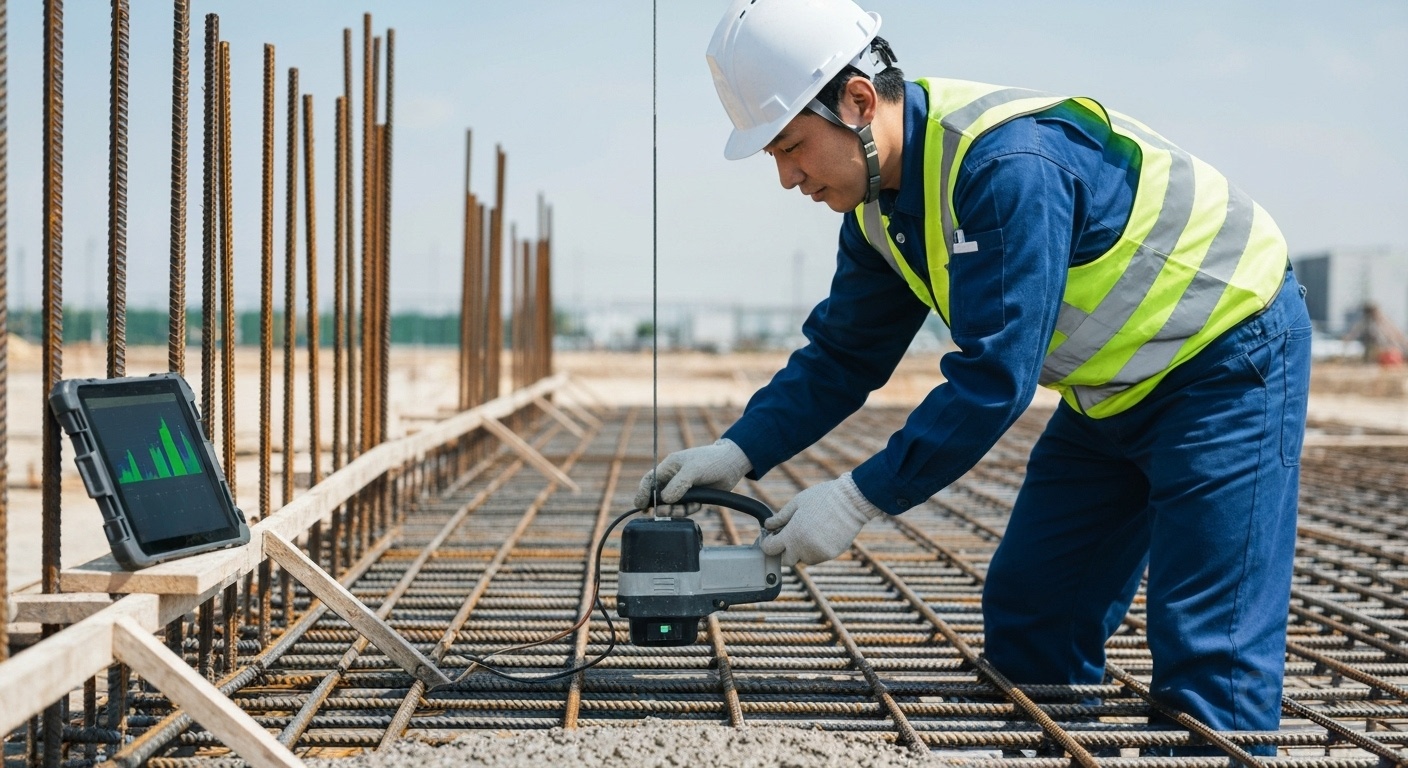

センサー付きバイブレーターは、これまでの感覚や経験に頼った締固め作業を、データに基づく客観的な管理へと変えます。代表的な技術が東急建設と小川優機製作所が共同で開発した締固め管理センサーです。
このセンサーはバイブレーターのホース部分に取り付けられます。専用の距離計でコンクリート表面からセンサーまでの距離を測る仕組みです。目標とする差し込み深さに到達した時点から、締固めに必要な時間を正確に数えます。
2023年の和歌山県での道路工事で初めて使われ、地下水の排水処理を行う厳しい環境でも正常に動くことが証明されました。さらに2025年2月には、バイブレーターの平面位置と深さをリアルタイムで測る技術が発表されています。球の形をした印を動作捕捉カメラで感知し、レーザー距離計で高さを測ることで、締固め位置を3次元でタブレットに表示できるのです。
振動データを活用する方法と効果
振動データの活用で締固め品質の見える化と標準化が実現します。センサーが取得した差し込み深さと締固め時間のデータは3次元の座標として記録され、施工後の品質確認や技能訓練に使えるのです。
これまでは作業者が数えることに頼っていた締固め時間が、センサーで正確に記録されることで数える速さの個人差がなくなります。またデータを貯めれば、コンクリートの硬さや気温条件ごとの最適な締固め時間を統計的に分析できるようになるでしょう。
振動の強さや周波数のデータを記録すればバイブレーター本体の劣化状態も把握でき、予防保全につながります。インターネット基盤と連携すれば複数現場のデータを一元管理し、ベストな手法を全社で共有できるのです。さらに人工知能の画像認識と組み合わせることで、コンクリート表面の状態から締固め完了のタイミングを自動判定する技術も開発が進んでいます。
施工管理システムとの連携方法
バイブレーターのデジタル化は施工管理システムとの連携で真価を発揮します。ビムやシムのモデルと締固めデータを統合することで、3次元空間上で締固め作業の進み具合と品質を視覚的に確認できるのです。
たとえば設計モデル上で締固めが終わった箇所と未完了の箇所を色分けして表示し、抜けや重複を防げます。コマツのランドログや日立建機のソリューションリンケージモバイルといった基盤では、建機の稼働データと作業進捗を統合管理できるでしょう。
締固めデータを雲の上に自動で上げることで、現場事務所や本社からリアルタイムで作業状況を確認でき、遠隔臨場にも対応できます。温度や湿度のセンサーと連携すればコンクリート養生管理も自動化されるのです。施工記録がデジタル化されることで検査書類の作成手間は従来の50分の1に削減された事例もあります。将来的には人工知能が施工計画を最適化し、作業員配置や資材の手配を自動提案するシステムも期待されています。
技能継承と品質管理はどう変わるか
バイブレーターのデジタル化は技能継承の課題解決に大きく貢献します。これまでは熟練者の経験と勘に頼っていた締固め技術が、センサーデータとして見えるようになることで、若手作業員への指導が具体的かつ効率的になるのです。
タブレットに表示される締固め位置と時間のデータを見ながら、リアルタイムで適切な作業方法を教えられます。着けるカメラを装着した若手作業員に対し、ベテラン作業員が遠くの場所から映像を確認しながら指導する仕組みも実用化されているでしょう。
品質管理の面では全ての締固め作業が記録として残るため、品質不良が起きた時の原因究明が簡単になります。人工知能による自動判定機能が導入されれば、締固め不足や締め固めすぎをリアルタイムで警告できるため、経験の浅い作業員でも高品質な施工ができるのです。さらに貯まったデータを機械学習に使うことで、最適な締固めパターンを自動提案するシステムも開発が進んでいます。
導入効果と建設DXの今後
DX化で現場はどこまで改善できるか
バイブレーターのデジタル化による具体的な改善効果は既に複数の現場で証明されています。作業効率の面では、これまで2人1組で必要だった作業が、充電式電池を積んだ着用型バイブレーターにより1人で実施できるようになり、人件費が半分になった事例があるのです。
品質管理では締固め不足による手直し工事がゼロになり、コンクリート強度の安定性が向上しています。安全面ではセンサーによる作業状況の見える化で、危険箇所での作業時間を30パーセント削減できました。
データ活用による工期短縮効果も目立ちます。施工計画の作成期間が40パーセント短くなった報告があるのです。環境負荷の低減も見逃せません。適切な締固め管理で材料分離が減り、コンクリートの廃棄量が削減されています。さらにデジタル化された施工記録で検査業務の時間が5分の1に短縮され、書類作成の負担も大きく軽くなりました。これらの改善は単独ではなく相乗効果として現場全体の生産性向上につながっています。
導入時に注意すべき課題と対策
バイブレーターのデジタル化を成功させるには、いくつかの課題への対応が必要です。初期投資の費用は中規模現場で300万円から800万円くらいが目安ですが、平均14か月で投資回収できるというデータもあります。賃貸契約を活用すれば初期負担を抑えられるでしょう。
通信環境の整備も重要です。建設現場特有の電波が届きにくい環境では中継器の設置が必要になります。5世代通信の活用で大容量データのリアルタイム転送も実現できますが、エリアの確認が欠かせません。
作業員のデジタル能力向上も課題です。段階的な導入と訓練計画の実施で抵抗感を軽くできます。データ安全性の確保も見逃せません。雲の上の施工データには機密情報が含まれるため、適切な接続制御と暗号化が必要なのです。既存システムとの互換性も検討事項になります。異なる会社の機器や道具の間でのデータ連携を確保するため、開かれた通信規格の採用が望まれるでしょう。
AI・自動化へ発展する将来像
バイブレーターのデジタル化の先には、人工知能と自動化による建設現場の完全な変革が見えています。国土交通省の政策では2040年度までに建設現場の省人化3割を目指しており、その実現には人工知能活用が欠かせません。
短い期間では人工知能の画像認識でコンクリート表面状態の自動判定が実用化されます。カメラで撮った締固め後の表面を分析し、適切な締固めが終わったかを1秒以内に判定する技術が、大成建設などで開発されているのです。
中くらいの期間では複数のバイブレーターを1人の操作者がタブレットで制御する半自動システムが広がります。鹿島建設のように複数の建機を自律的に操作する技術の応用でしょう。長い期間では機械による完全自動締固めが実現する可能性があります。ビムのデータと連携した人工知能が最適な締固め計画を立て、自律走行する機械が全自動で作業を遂行するのです。清水建設では建物状況に合わせて機械が自分で判断し作業する仕組みが既に開発されています。
まとめ
建設現場のバイブレーターをデジタル化することは、単なる機器のデジタル化を超えて、建設業界全体の変革を引っぱる重要な取り組みです。センサー技術やインターネット接続技術の活用で、これまでの感覚頼りだった締固め作業が、データに基づく客観的な品質管理へと進化しています。
東急建設の締固め管理センサーや位置測定技術など、実用化された技術は既に複数の現場で成果を上げているのです。作業効率の向上、品質の安定化、安全性の向上を実現しています。建設デジタル変革の推進で、2024年問題や人手不足といった業界課題への解決策が見えてきました。
バイブレーターのデジタル化から始まる施工管理の変革は、やがて人工知能や自動化技術と融合し、2040年度の建設現場完全無人化という目標へとつながっていくでしょう。いまこそ一歩を踏み出す時です。まずは小規模な実証実験から始め、段階的に導入を進めることで、あなたの現場も次世代の建設デジタル変革を体験できます。建設業界の未来はバイブレーター一つのデジタル化から始まっているのです。
FAQ
バイブレーターDX化の初期費用はどのくらいかかりますか？
中規模現場で300万円から800万円程度が目安です。 初期投資にはセンサー機器本体、設置工事費、ソフトウェアライセンス、初期トレーニング費用が含まれます。平均14か月で投資回収が可能というデータもあり、長期的には人件費削減や品質向上による手戻り工事の削減で十分に回収できるでしょう。リース契約を活用すれば初期負担を大きく抑えられます。
導入から実際に運用開始するまでどのくらいの期間が必要ですか？
約12週間つまり3か月での段階的導入が推奨されています。 第1から2週で現場分析と計画策定、第3から4週で基本センサー設置、第5から8週で環境監視センサー追加、第9から10週で統合システム構築、第11から12週で運用最適化と効果検証を行います。工事中の現場でも作業を止めずに段階的設置が可能で、設置完了エリアから順次システムを稼働させることができるのです。
中小規模の建設会社でも導入できますか？
はい、規模に応じた導入プランで十分に対応可能です。 大手ゼネコンだけでなく中小規模の現場でも導入事例が増えています。必要最小限のセンサーから始める段階的導入や、複数現場で機器を共有する方法、クラウドサービスの活用で初期投資を抑える工夫もできます。国土交通省も中小企業のデジタル化を支援しており、補助金制度の活用も検討できるでしょう。
既存のバイブレーターにセンサーを後付けできますか？
多くの場合、後付けセンサーの取り付けが可能です。 東急建設の締固め管理センサーのように、既存のバイブレーターのホース部分に取り付けるタイプが実用化されています。新しい機器を全て買い替える必要はなく、段階的なデジタル化が進められます。ただし機種によって対応状況が異なるため、導入前にメーカーや販売代理店への確認が必要です。
導入効果はどのように測定すればよいですか？
作業時間、品質データ、事故発生率などの数値で客観的に評価できます。 導入前後で締固め作業にかかる時間、手戻り工事の発生件数、コンクリート強度試験の結果、労働災害の発生率などを比較します。施工記録がデジタル化されることで、これらのデータを自動的に集計でき、効果測定が容易になるのです。定期的に効果を確認し、改善につなげることが重要でしょう。
導入に失敗するリスクはありますか？
適切な計画と段階的導入で失敗リスクは最小化できます。 失敗の主な原因は、現場の通信環境が整っていない、作業員への教育が不足している、既存システムとの連携ができないといった点です。これらは事前調査と準備で防げます。小規模な実証実験から始め、課題を洗い出してから本格導入することで、リスクを大きく減らせるでしょう。
バイブレーターDX化に使える補助金制度はありますか？
建設業のデジタル化を支援する補助金制度が複数存在します。 国土交通省のアイコンストラクション関連補助金、経済産業省のものづくり補助金、地方自治体の建設業支援補助金などが活用できる可能性があります。また働き方改革推進支援助成金も対象になる場合があるのです。申請には要件があるため、早めに専門家や行政窓口に相談することをおすすめします。
専門用語解説
バイブレーター： 打ち込んだコンクリートに振動を与えて締め固める電動工具です。内部の気泡を除去し、密度の高いコンクリート構造物を作るために使用されます。建設現場では必須の機器であり、コンクリートの品質を大きく左右する重要な役割を担っています。
締固め： コンクリート内部の気泡や空洞を除去し、密実な構造物を作る作業のことです。バイブレーターで振動を加えることで、コンクリートを液状化させて気泡を表面へ浮上させます。適切な締固めがコンクリートの強度と耐久性を決定するため、建設品質管理の要となる工程です。
ジャンカ（豆板）： 締固め不足によってコンクリート内部に空洞や気泡が残り、骨材が露出した欠陥のことです。ジャンカが発生すると通常のコンクリートの半分以下の強度しか得られず、構造物の安全性が大きく損なわれます。発見された場合は補修が必要になり、工期とコストに影響を与えます。
インターネット接続技術（IoT）： センサーや機器をインターネットでつなぎ、データを収集・分析・活用する技術です。建設現場では建機の稼働状況や作業進捗をリアルタイムで監視し、効率化や安全管理に役立てられています。モノのインターネットとも呼ばれ、あらゆる産業でデジタル変革の基盤となっています。
ビム・シム（BIM/CIM）： 建物や土木構造物の3次元モデルに情報を付加して管理する技術です。ビムは建築情報モデリング、シムは土木情報モデリングの略称になります。設計から施工、維持管理まで一貫してデータを活用でき、業務効率化と品質向上を実現します。
アイコンストラクション（i-Construction）： 国土交通省が推進する建設現場の生産性向上政策です。測量から設計、施工、検査まで全ての工程で情報通信技術や3次元データを活用し、2025年度までに生産性2割向上を目指しています。建設業界のデジタル変革を国を挙げて推進する取り組みになります。
センサー： 温度や振動、位置などの物理量を検知してデータに変換する装置です。建設現場では作業状況の監視、品質管理、安全確保などさまざまな用途で活用されています。センサーで取得したデータを分析することで、これまで見えなかった現場の状況が可視化され、的確な判断と改善が可能になります。
